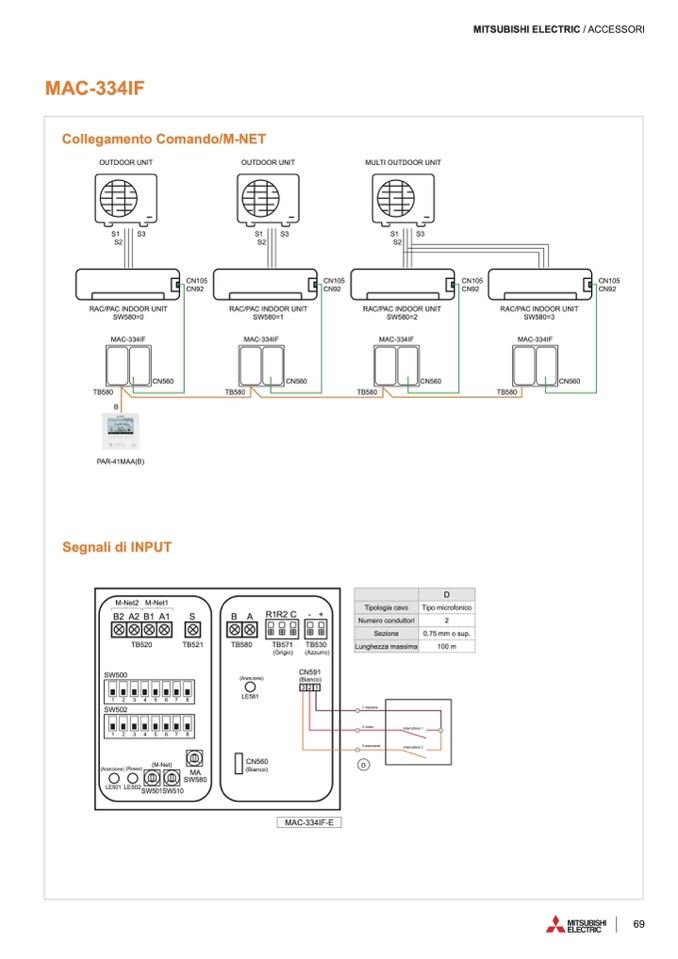

MAC-334IF

MITSUBISHI ELECTRIC / ACCESSORI

Collegamento Comando/M-NET

OUTDOOR UNIT

OUTDOOR UNIT

MULTI OUTDOOR UNIT

S1

S3

S1

S3

S1

S3

S2

S2

S2

CN105

CN92

CN105

CN92

CN105

CN92

CN105

CN92

RAC/PAC INDOOR UNIT

SW580=0

MAC-334IF

RAC/PAC INDOOR UNIT

SW580=1

MAC-334IF

TB580

RAC/PAC INDOOR UNIT

SW580=2

MAC-334IF

TB580

RAC/PAC INDOOR UNIT

SW580=3

MAC-334IF

TB580

CN560

CN560

CN560

CN560

TB580

PAR-41MAA(B)

B

Segnali di INPUT

M-Net2 M-Net1

B2A2B1A

1

S

B

A

R1R2C - +

TB520

(M-Net)

LE501 LE502

SW501SW510

SW500

SW502

(Arancione)

LE581

CN560

(Bianco)

TB521

TB580

TB571

TB530

(Azzurro)

CN591

(Bianco)

321

(Grigio)

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

(Arancione) (Rosso)

MA

SW580

D

Tipologia cavo

Tipo microfonico

Numero conduttori

2

Sezione

0,75 mm o sup.

Lunghezza massima

100 m

1 marrone

2 rosso

3 arancione

D

Interruttore 1

Interruttore 2

MAC-334IF-E
