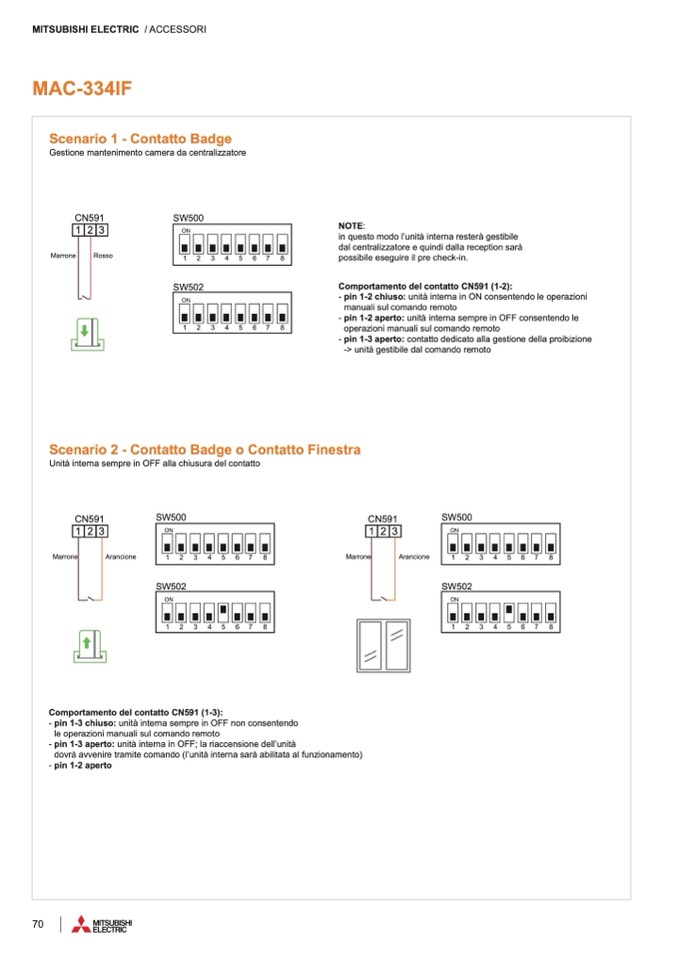

MITSUBISHI ELECTRIC / ACCESSORI

MAC-334IF

Scenario 1 - Contatto Badge

Gestione mantenimento camera da centralizzatore

CN591

123

SW500

NOTE:

in questo modo l’unità interna resterà gestibile

dal centralizzatore e quindi dalla reception sarà

possibile eseguire il pre check-in.

Marrone

Rosso

SW502

Comportamento del contatto CN591 (1-2):

- pin 1-2 chiuso: unità interna in ON consentendo le operazioni

manuali sul comando remoto

- pin 1-2 aperto: unità interna sempre in OFF consentendo le

operazioni manuali sul comando remoto

- pin 1-3 aperto: contatto dedicato alla gestione della proibizione

-> unità gestibile dal comando remoto

Scenario 2 - Contatto Badge o Contatto Finestra

Unità interna sempre in OFF alla chiusura del contatto

CN591

SW500

CN591

123

123

SW500

SW502

Marrone

Arancione

Marrone

Arancione

SW502

Comportamento del contatto CN591 (1-3):

- pin 1-3 chiuso: unità interna sempre in OFF non consentendo

le operazioni manuali sul comando remoto

- pin 1-3 aperto: unit

à interna in OFF; la riaccensione dell’unità

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

dovrà avvenire tramite comando (l’unità interna sarà abilitata al funzionamento)

- pin 1-2 aperto

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8
