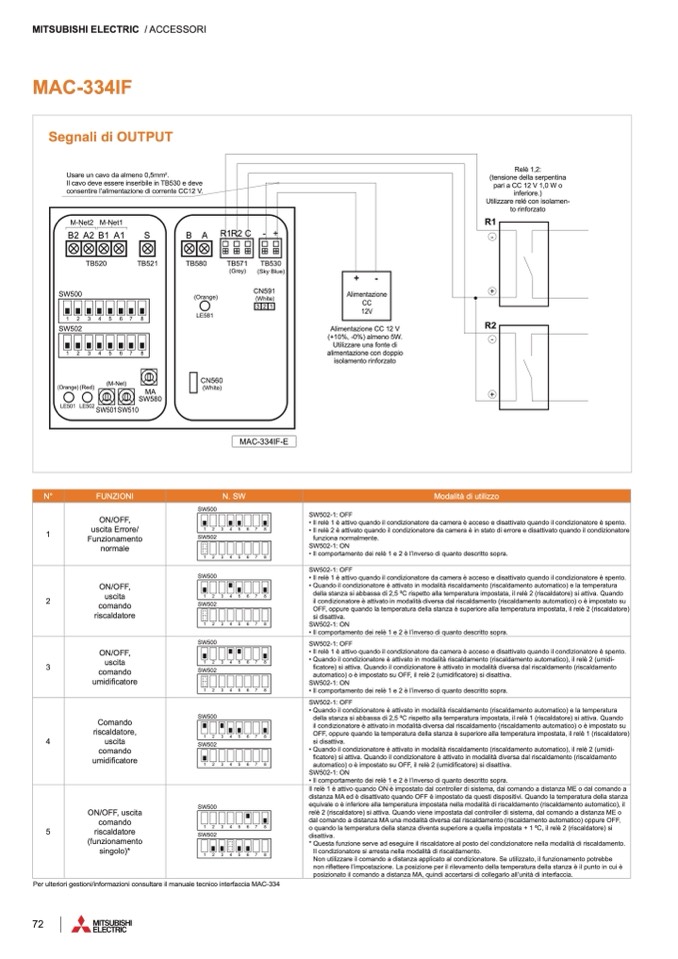

MITSUBISHI ELECTRIC / ACCESSORI
MAC-334IF
Segnali di OUTPUT
Usare un cavo da almeno 0,5mm
2
.
Il cavo deve essere inseribile in TB530 e deve
consentire l’alimentazione di corrente CC12 V.
Relè 1,2:
(tensione della serpentina
pari a CC 12 V 1,0 W o
inferiore.)
Utilizzare relé con isolamen-
to rinforzato
R1
R2
M-Net2 M-Net1
B2A2B1A
1
S
B
A
R1R2C - +
TB520
(M-Net)
LE501 LE502
SW501SW510
SW500
SW502
(Orange)
LE581
CN560
(White)
TB521
TB580
TB571
TB530
(Sky Blue)
CN591
(White)
321
(Grey)
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
(Orange) (Red)
MA
SW580
+
-
Alimentazione
CC
12V
-
+
-
+
Alimentazione CC 12 V
(+10%, -0%) almeno 5W.
Utilizzare una fonte di
alimentazione con doppio
isolamento rinforzato
MAC-334IF-E
N°
FUNZIONI
N. SW
Modalità di utilizzo
1
ON/OFF,
uscita Errore/
Funzionamento
normale
SW500
SW502
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
2
ON/OFF,
uscita
comando
riscaldatore
SW500
SW502
SW502-1: OFF
• Il relè 1 è attivo quando il condizionatore da camera è acceso e disattivato quando il condizionatore è spento.
• Il relè 2 è attivato quando il condizionatore da camera è in stato di errore e disattivato quando il condizionatore
funziona normalmente.
SW502-1: ON
• Il comportamento dei relè 1 e 2 è l’inverso di quanto descritto sopra.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
SW502-1: OFF
• Il relè 1 è attivo quando il condizionatore da camera è acceso e disattivato quando il condizionatore è spento.
• Quando il condizionatore è attivato in modalità riscaldamento (riscaldamento automatico) e la temperatura
della stanza si abbassa di 2,5 oC rispetto alla temperatura impostata, il relè 2 (riscaldatore) si attiva. Quando
il condizionatore è attivato in modalità diversa dal riscaldamento (riscaldamento automatico) o è impostato su
OFF, oppure quando la temperatura della stanza è superiore alla temperatura impostata, il relè 2 (riscaldatore)
si disattiva.
SW502-1: ON
• Il comportamento dei relè 1 e 2 è l’inverso di quanto descritto sopra.
3
ON/OFF,
uscita
comando
umidificatore
SW500
SW502
1
2
3
4
5
6
7
8
SW502-1: OFF
• Il relè 1 è attivo quando il condizionatore da camera è acceso e disattivato quando il condizionatore è spento.
• Quando il condizionatore è attivato in modalità riscaldamento (riscaldamento automatico), il relè 2 (umidi-
ficatore) si attiva. Quando il condizionatore è attivato in modalità diversa dal riscaldamento (riscaldamento
automatico) o è impostato su OFF, il relè 2 (umidificatore) si disattiva.
SW502-1: ON
• Il comportamento dei relè 1 e 2 è l’inverso di quanto descritto sopra.
1
2
3
4
5
6
7
8
4
Comando
riscaldatore,
uscita
comando
umidificatore
SW500
SW502
SW502-1: OFF
• Quando il condizionatore è attivato in modalità riscaldamento (riscaldamento automatico) e la temperatura
della stanza si abbassa di 2,5 oC rispetto alla temperatura impostata, il relè 1 (riscaldatore) si attiva. Quando
il condizionatore è attivato in modalità diversa dal riscaldamento (riscaldamento automatico) o è impostato su
OFF, oppure quando la temperatura della stanza è superiore alla temperatura impostata, il relè 1 (riscaldatore)
si disattiva.
• Quando il condizionatore è attivato in modalità riscaldamento (riscaldamento automatico), il relè 2 (umidi-
ficatore) si attiva. Quando il condizionatore è attivato in modalità diversa dal riscaldamento (riscaldamento
automatico) o è impostato su OFF, il relè 2 (umidificatore) si disattiva.
SW502-1: ON
• Il comportamento dei relè 1 e 2 è l’inverso di quanto descritto sopra.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Il relè 1 è attivo quando ON è impostato dal controller di sistema, dal comando a distanza ME o dal comando a
distanza MA ed è disattivato quando OFF è impostato da questi dispositivi. Quando la temperatura della stanza
equivale o è inferiore alla temperatura impostata nella modalità di riscaldamento (riscaldamento automatico), il
relè 2 (riscaldatore) si attiva. Quando viene impostata dal controller di sistema, dal comando a distanza ME o
dal comando a distanza MA una modalità diversa dal riscaldamento (riscaldamento automatico) oppure OFF,
o quando la temperatura della stanza diventa superiore a quella impostata + 1 oC, il relè 2 (riscaldatore) si
disattiva.
* Questa funzione serve ad eseguire il riscaldatore al posto del condizionatore nella modalità di riscaldamento.
Il condizionatore si arresta nella modalità di riscaldamento.
Non utilizzare il comando a distanza applicato al condizionatore. Se utilizzato, il funzionamento potrebbe
non riflettere l’impostazione. La posizione per il rilevamento della temperatura della stanza è il punto in cui è
posizionato il comando a distanza MA, quindi accertarsi di collegarlo all’unità di interfaccia.
5
ON/OFF, uscita
comando
riscaldatore
(funzionamento
singolo)*
SW500
SW502
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Per ulteriori gestioni/informazioni consultare il manuale tecnico interfaccia MAC-334
72
