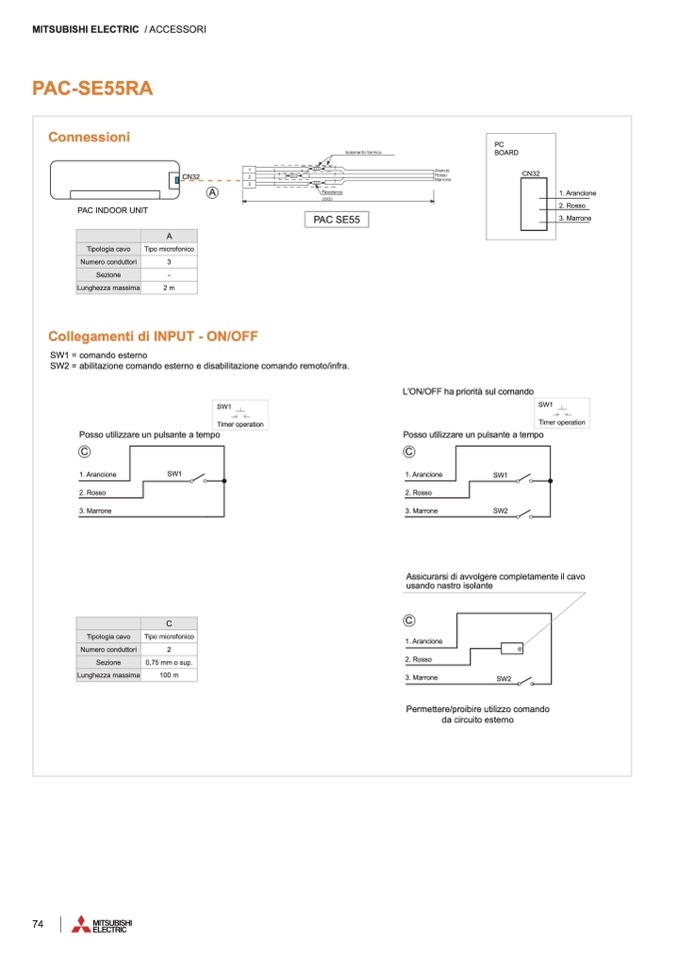

MITSUBISHI ELECTRIC / ACCESSORI

PAC-SE55RA

Connessioni

PAC INDOOR UNIT

Isolamento termico

PC

BOARD

CN32

CN32

1

2

3

Arancio

Rosso

Marrone

A

Resistenza

2000

1. Arancione

2. Rosso

3. Marrone

PAC SE55

A

Tipologia cavo

Tipo microfonico

Numero conduttori

3

Sezione

-

Lunghezza massima

2m

Collegamenti di INPUT - ON/OFF

SW1 = comando esterno

SW2 = abilitazione comando esterno e disabilitazione comando remoto/infra.

Posso utilizzare un pulsante a tempo

L'ON/OFF ha priorità sul comando

Posso utilizzare un pulsante a tempo

SW1

Timer operation

C

C

SW1

Timer operation

1. Arancione

SW1

2. Rosso

3. Marrone

1. Arancione

SW1

2. Rosso

3. Marrone

SW2

Assicurarsi di avvolgere completamente il cavo

usando nastro isolante

C

1. Arancione

2. Rosso

3. Marrone

SW2

Permettere/proibire utilizzo comando

da circuito esterno

C

Tipologia cavo

Tipo microfonico

Numero conduttori

2

Sezione

0,75 mm o sup.

Lunghezza massima

100 m
