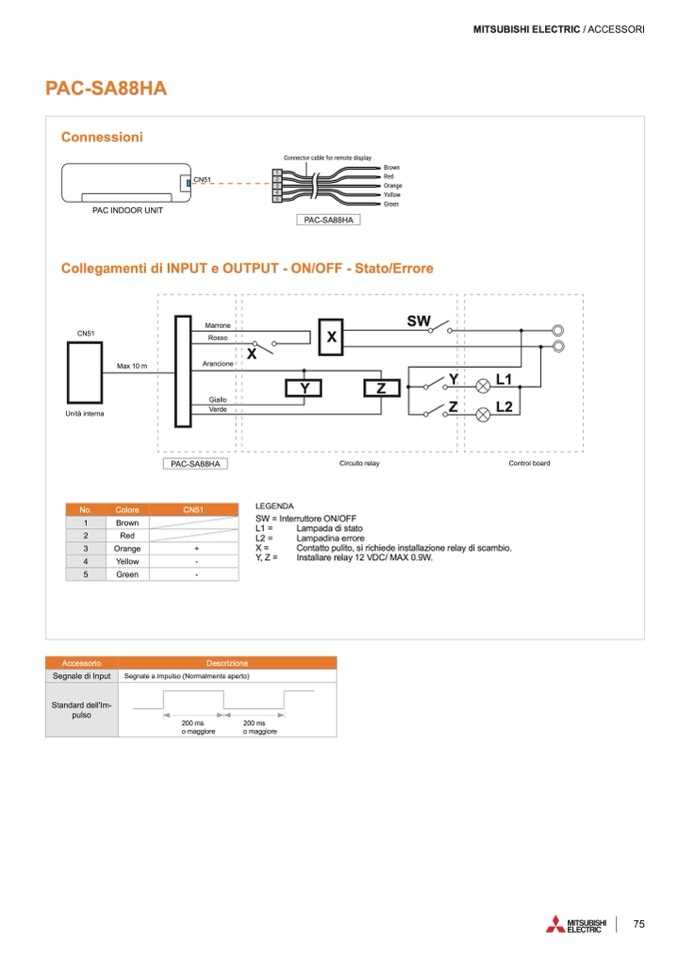

PAC-SA88HA

MITSUBISHI ELECTRIC / ACCESSORI

Connessioni

PAC INDOOR UNIT

CN51

Connector cable for remote display

Brown

Red

Orange

Yellow

Green

Collegamenti di INPUT e OUTPUT - ON/OFF - Stato/Errore

PAC-SA88HA

CN51

Unità interna

Max 10 m

X

SW

X

Circuito relay

Y

Z

Marrone

Rosso

Arancione

Giallo

Verde

Y

Z

L1

L2

PAC-SA88HA

LEGENDA

SW = Interruttore ON/OFF

Control board

No.

Colore

CN51

1

Brown

2

Red

3

Orange

+

4

Yellow

-

5

Green

-

L1 =

L2 =

X =

Y, Z =

Lampada di stato

Lampadina errore

Contatto pulito, si richiede installazione relay di scambio.

Installare relay 12 VDC/ MAX 0.9W.

Accessorio

Descrizione

Segnale di Input

Segnale a impulso (Normalmente aperto)

Standard dell'Im-

pulso

200 ms

200 ms

o maggiore

o maggiore

75
