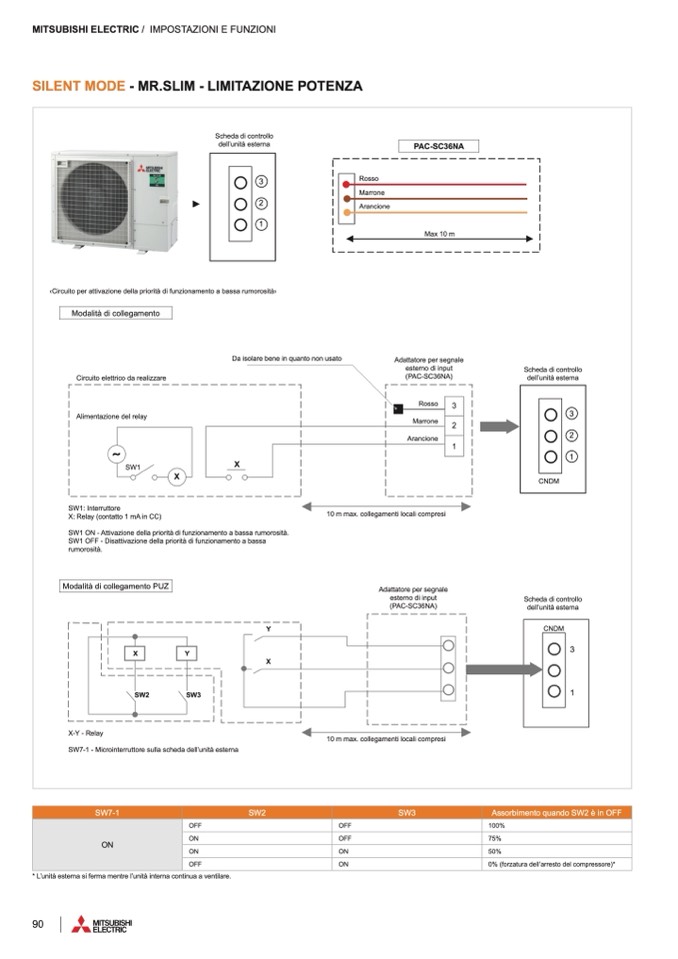

MITSUBISHI ELECTRIC / IMPOSTAZIONI E FUNZIONI

SILENT MODE - MR.SLIM - LIMITAZIONE POTENZA

Scheda di controllo

dell’unità esterna

‹Circuito per attivazione della priorità di funzionamento a bassa rumorosità›

PAC-SC36NA

3

2

1

Rosso

Marrone

Arancione

Max 10 m

Modalità di collegamento

Circuito elettrico da realizzare

SW1: Interruttore

X: Relay (contatto 1 mA in CC)

SW1 ON - Attivazione della priorità di funzionamento a bassa rumorosità.

SW1 OFF - Disattivazione della priorità di funzionamento a bassa

rumorosità.

Adattatore per segnale

esterno di input

(PAC-SC36NA)

Rosso

Marrone

10 m max. collegamenti locali compresi

Adattatore per segnale

esterno di input

(PAC-SC36NA)

10 m max. collegamenti locali compresi

Scheda di controllo

dell’unità esterna

Da isolare bene in quanto non usato

Alimentazione del relay

̃

SW1

X

X

Arancione

3

2

1

3

2

1

CNDM

Modalità di collegamento PUZ

Scheda di controllo

dell’unità esterna

X

Y

Y

X

SW2

SW3

CNDM

3

1

X-Y - Relay

SW7-1 - Microinterruttore sulla scheda dell’unità esterna

SW7-1

SW2

SW3

Assorbimento quando SW2 è in OFF

ON

OFF

OFF

100%

ON

OFF

75%

ON

ON

50%

OFF

ON

0% (forzatura dell’arresto del compressore)*

* L’unità esterna si ferma mentre l’unit

à interna continua a ventilare.
