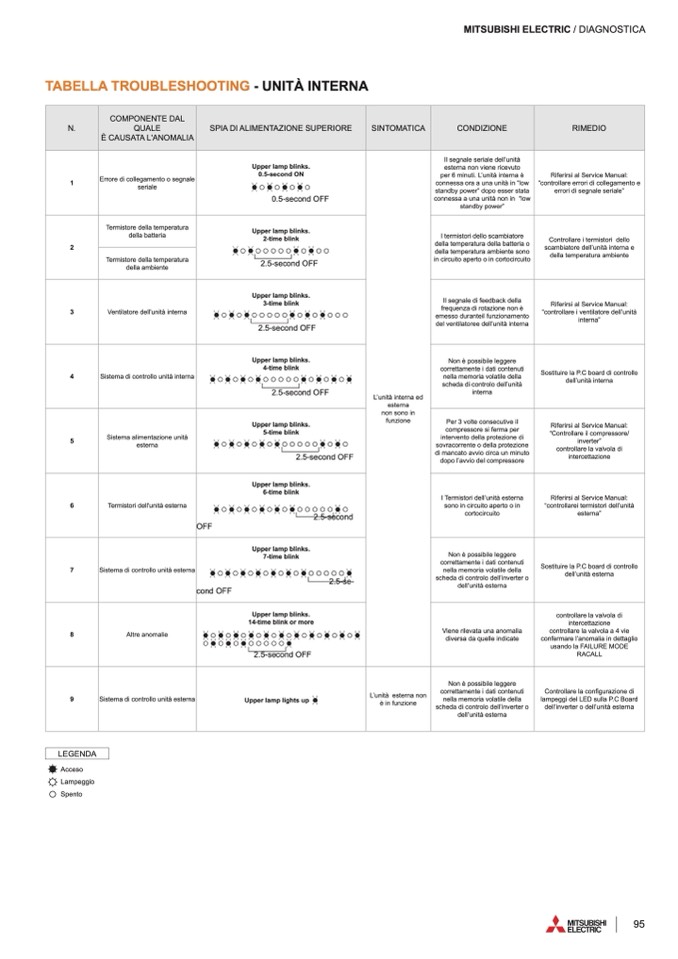

TABELLA TROUBLESHOOTING - UNITÀ INTERNA

MITSUBISHI ELECTRIC / DIAGNOSTICA

N.

COMPONENTE DAL

QUALE

È CAUSATA L'ANOMALIA

SPIA DI ALIMENTAZIONE SUPERIORE

SINTOMATICA

CONDIZIONE

RIMEDIO

1

Errore di collegamento o segnale

seriale

Upper lamp blinks.

0.5-second ON

0.5-second OFF

L’unità interna ed

esterna

non sono in

funzione

Il segnale seriale dell’unità

esterna non viene ricevuto

per 6 minuti. L’unità interna è

connessa ora a una unità in “low

standby power” dopo esser stata

connessa a una unità non in “low

standby power”

Riferirsi al Service Manual:

“controllare errori di collegamento e

errori di segnale seriale”

2

Termistore della temperatura

della batteria

Upper lamp blinks.

2-time blink

2.5-second OFF

I termistori dello scambiatore

della temperatura della batteria o

della temperatura ambiente sono

in circuito aperto o in cortocircuito

Controllare i termistori dello

scambiatore dell’unità interna e

della temperatura ambiente

Termistore della temperatura

della ambiente

3

Ventilatore dell'unità interna

Upper lamp blinks.

3-time blink

2.5-second OFF

Il segnale di feedback della

frequenza di rotazione non è

emesso duranteil funzionamento

del ventilatoree dell’unità interna

Riferirsi al Service Manual:

“controllare i ventilatore dell’unità

interna”

4

Sistema di controllo unità interna

Upper lamp blinks.

4-time blink

2.5-second OFF

Non è possibile leggere

correttamente i dati contenuti

nella memoria volatile della

scheda di controlo dell’unità

interna

Sostituire la P.C board di controllo

dell’unità interna

5

Sistema alimentazione unità

esterna

Upper lamp blinks.

5-time blink

2.5-second OFF

Per 3 volte consecutive il

compressore si ferma per

intervento della protezione di

sovracorrente o della protezione

di mancato avvio circa un minuto

dopo l’avvio del compressore

Riferirsi al Service Manual:

“Controllare il compressore/

inverter”

controllare la valvola di

intercettazione

6

Termistori dell'unità esterna

OFF

Upper lamp blinks.

6-time blink

2.5-second

I Termistori dell’unità esterna

sono in circuito aperto o in

cortocircuito

Riferirsi al Service Manual:

“controllarei termistori dell’unità

esterna”

7

Sistema di controllo unità esterna

cond OFF

Upper lamp blinks.

7-time blink

2.5-se-

Non è possibile leggere

correttamente i dati contenuti

nella memoria volatile della

scheda di controlo dell’inverter o

dell’unità esterna

Sostituire la P.C board di controllo

dell’unità esterna

8

Altre anomalie

Upper lamp blinks.

14-time blink or more

2.5-second OFF

Viene rilevata una anomalia

diversa da quelle indicate

controllare la valvola di

intercettazione

controllare la valvola a 4 vie

confermare l’anomalia in dettaglio

usando la FAILURE MODE

RACALL

9

Sistema di controllo unità esterna

Upper lamp lights up

L’unità esterna non

è in funzione

Non è possibile leggere

correttamente i dati contenuti

nella memoria volatile della

scheda di controlo dell’inverter o

dell’unità esterna

Controllare la configurazione di

lampeggi del LED sulla P.C Board

dell’inverter o dell’unità esterna

LEGENDA

Acceso

Lampeggio

Spento
