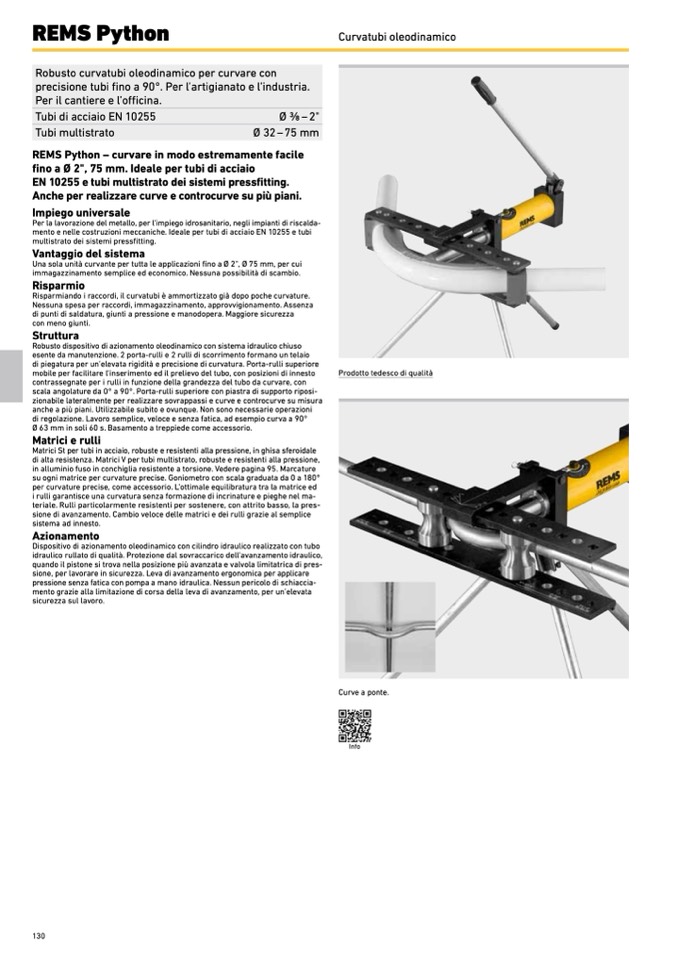

Robusto curvatubi oleodinamico per curvare con

precisione tubi fino a 90°. Per l’artigianato e l’industria.

Per il cantiere e l’officina.

Tubi di acciaio EN 10255

Ø 3⁄8 – 2"

Tubi multistrato

Ø 32 – 75 mm

REMS Python

Curvatubi oleodinamico

REMS Python – curvare in modo estremamente facile

fino a Ø 2", 75 mm. Ideale per tubi di acciaio

EN 10255 e tubi multistrato dei sistemi pressfitting.

Anche per realizzare curve e controcurve su pi

ù piani.

Impiego universale

Per la lavorazione del metallo, per l’impiego idrosanitario, negli impianti di riscalda-

mento e nelle costruzioni meccaniche. Ideale per tubi di acciaio EN 10255 e tubi

multistrato dei sistemi pressfitting.

Vantaggio del sistema

Una sola unità curvante per tutta le applicazioni fino a Ø 2", Ø 75 mm, per cui

immagazzinamento semplice ed economico. Nessuna possibilità di scambio.

Risparmio

Risparmiando i raccordi, il curvatubi è ammortizzato gi

à dopo poche curvature.

Nessuna spesa per raccordi, immagazzinamento, approvvigionamento. Assenza

di punti di saldatura, giunti a pressione e manodopera. Maggiore sicurezza

con meno giunti.

Struttura

Robusto dispositivo di azionamento oleodinamico con sistema idraulico chiuso

esente da manutenzione. 2 porta-rulli e 2 rulli di scorrimento formano un telaio

di piegatura per un’elevata rigidità e precisione di curvatura. Porta-rulli superiore

mobile per facilitare l’inserimento ed il prelievo del tubo, con posizioni di innesto

contrassegnate per i rulli in funzione della grandezza del tubo da curvare, con

scala angolature da 0° a 90°. Porta-rulli superiore con piastra di supporto riposi-

zionabile lateralmente per realizzare sovrappassi e curve e controcurve su misura

anche a più piani. Utilizzabile subito e ovunque. Non sono necessarie operazioni

di regolazione. Lavoro semplice, veloce e senza fatica, ad esempio curva a 90°

Ø 63 mm in soli 60 s. Basamento a treppiede come accessorio.

Matrici e rulli

Matrici St per tubi in acciaio, robuste e resistenti alla pressione, in ghisa sferoidale

di alta resistenza. Matrici V per tubi multistrato, robuste e resistenti alla pressione,

in alluminio fuso in conchiglia resistente a torsione. Vedere pagina 95. Marcature

su ogni matrice per curvature precise. Goniometro con scala graduata da 0 a 180°

per curvature precise, come accessorio. L’ottimale equilibratura tra la matrice ed

i rulli garantisce una curvatura senza formazione di incrinature e pieghe nel ma-

teriale. Rulli particolarmente resistenti per sostenere, con attrito basso, la pres-

sione di avanzamento. Cambio veloce delle matrici e dei rulli grazie al semplice

sistema ad innesto.

Azionamento

Dispositivo di azionamento oleodinamico con cilindro idraulico realizzato con tubo

idraulico rullato di qualità. Protezione dal sovraccarico dell’avanzamento idraulico,

quando il pistone si trova nella posizione più avanzata e valvola limitatrica di pres-

sione, per lavorare in sicurezza. Leva di avanzamento ergonomica per applicare

pressione senza fatica con pompa a mano idraulica. Nessun pericolo di schiaccia-

mento grazie alla limitazione di corsa della leva di avanzamento, per un’elevata

sicurezza sul lavoro.

Prodotto tedesco di qualità

Curve a ponte.
