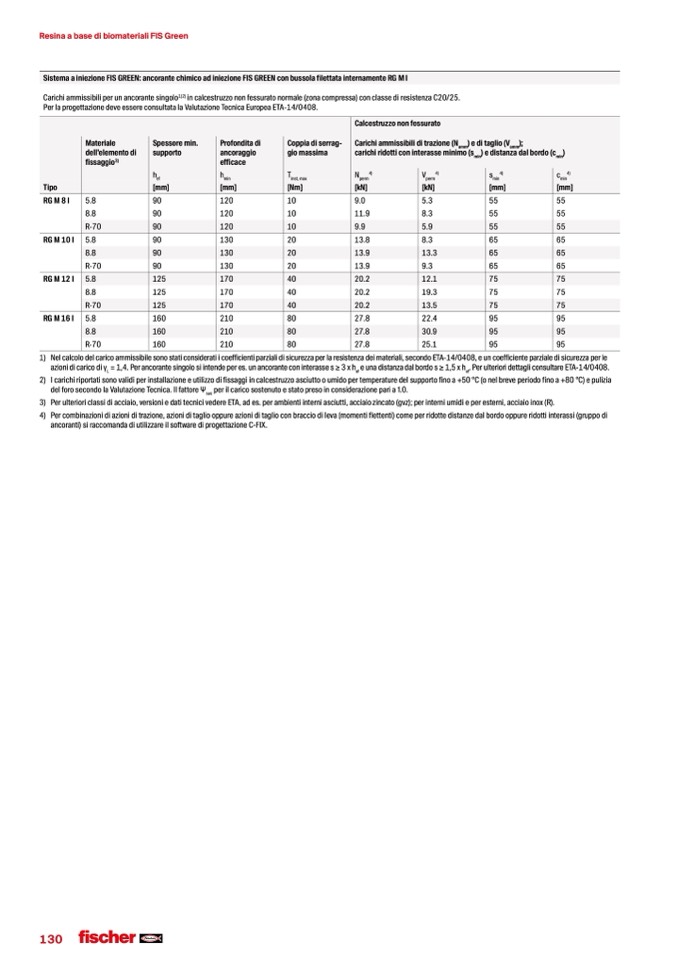

Resina a base di biomateriali FIS Green
Sistema a iniezione FIS GREEN: ancorante chimico ad iniezione FIS GREEN con bussola filettata internamente RG M I
Carichi ammissibili per un ancorante singolo
1)2)
in calcestruzzo non fessurato normale (zona compressa) con classe di resistenza C20/25.
Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA-14/0408.
5.8
90
120
10
9.0
5.3
55
55
8.8
90
120
10
11.9
8.3
55
55
Tipo
R-70
h
ef
h
min
10
Calcestruzzo non fessurato
Materiale
dell’elemento di
fissaggio
3)
Spessore min.
supporto
Profondita di
ancoraggio
efficace
Coppia di serrag-
gio massima
T
inst, max
Carichi ammissibili di trazione (N
amm
) e di taglio (V
amm
);
carichi ridotti con interasse minimo (s
min
) e distanza dal bordo (c
min
)
N
4)
perm
[kN]
9.9
V
4)
perm
[kN]
5.9
s
4)
min
[mm]
55
c
4)
min
[mm]
RGM8I
[mm]
90
[mm]
[Nm]
120
55
RGM10I
5.8
8.8
R-70
90
90
90
130
130
130
20
20
20
13.8
13.9
13.9
8.3
13.3
9.3
65
65
65
65
65
65
RGM12I
5.8
8.8
R-70
125
125
125
170
170
170
40
40
40
20.2
20.2
20.2
12.1
19.3
13.5
75
75
75
75
75
75
RGM16I
5.8
8.8
160
160
160
210
210
210
80
80
80
27.8
27.8
27.8
22.4
30.9
25.1
95
95
95
95
95
95
2)
3)
4)
R-70
1)
Nel calcolo del carico ammissibile sono stati considerati i coefficienti parziali di sicurezza per la resistenza dei materiali, secondo ETA-14/0408, e un coefficiente parziale di sicurezza per le
azioni di carico di γ
L
= 1,4. Per ancorante singolo si intende per es. un ancorante con interasse s ≥ 3 x h
ef
e una distanza dal bordo s ≥ 1,5 x h
ef
. Per ulteriori dettagli consultare ETA-14/0408.
I carichi riportati sono validi per installazione e utilizzo di fissaggi in calcestruzzo asciutto o umido per temperature del supporto fino a +50 °C (o nel breve periodo fino a +80 °C) e pulizia
del foro secondo la Valutazione Tecnica. Il fattore Ψ
sus
per il carico sostenuto e stato preso in considerazione pari a 1.0.
Per ulteriori classi di acciaio, versioni e dati tecnici vedere ETA, ad es. per ambienti interni asciutti, acciaio zincato (gvz); per interni umidi e per esterni, acciaio inox (R).
Per combinazioni di azioni di trazione, azioni di taglio oppure azioni di taglio con braccio di leva (momenti flettenti) come per ridotte distanze dal bordo oppure ridotti interassi (gruppo di
ancoranti) si raccomanda di utilizzare il software di progettazione C-FIX.
