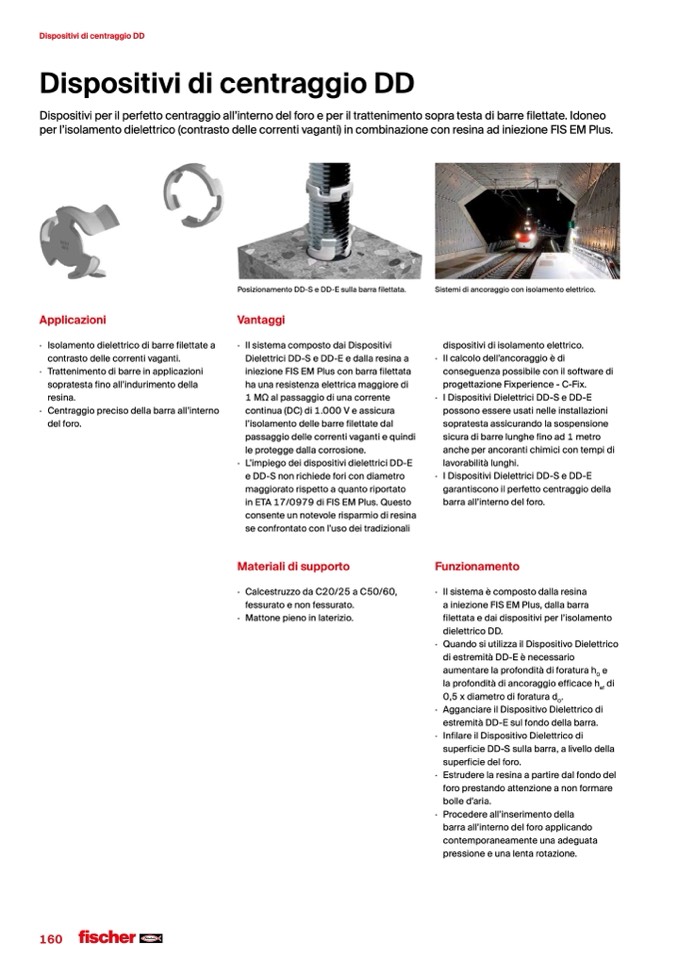

Dispositivi di centraggio DD

Dispositivi di centraggio DD

Dispositivi per il perfetto centraggio all’interno del foro e per il trattenimento sopra testa di barre filettate. Idoneo

per l’isolamento dielettrico (contrasto delle correnti vaganti) in combinazione con resina ad iniezione FIS EM Plus.

Posizionamento DD-S e DD-E sulla barra filettata.

Applicazioni

Vantaggi

Sistemi di ancoraggio con isolamento elettrico.

dispositivi di isolamento elettrico.

· Il calcolo dell’ancoraggio è di

conseguenza possibile con il software di

progettazione Fixperience - C-Fix.

· I Dispositivi Dielettrici DD-S e DD-E

possono essere usati nelle installazioni

sopratesta assicurando la sospensione

sicura di barre lunghe fino ad 1 metro

anche per ancoranti chimici con tempi di

lavorabilità lunghi.

· I Dispositivi Dielettrici DD-S e DD-E

garantiscono il perfetto centraggio della

barra all’interno del foro.

Funzionamento

· Il sistema è composto dalla resina

a iniezione FIS EM Plus, dalla barra

filettata e dai dispositivi per l’isolamento

dielettrico DD.

· QuandosiutilizzailDispositivoDielettrico

di estremità DD-E è necessario

aumentare la profondità di foratura h

0

e

la profondità di ancoraggio efficace h

ef

di

0,5 x diametro di foratura d

0

.

· AgganciareilDispositivoDielettricodi

estremità DD-E sul fondo della barra.

· InfilareilDispositivoDielettricodi

superficie DD-S sulla barra, a livello della

superficie del foro.

· Estruderelaresinaapartiredalfondodel

foro prestando attenzione a non formare

bolle d’aria.

· Procedereall’inserimentodella

barra all’interno del foro applicando

contemporaneamente una adeguata

pressione e una lenta rotazione.

· Isolamento dielettrico di barre filettate a

contrasto delle correnti vaganti.

· Trattenimento di barre in applicazioni

sopratesta fino all’indurimento della

resina.

· Centraggio preciso della barra all’interno

del foro.

· Il sistema composto dai Dispositivi

Dielettrici DD-S e DD-E e dalla resina a

iniezione FIS EM Plus con barra filettata

ha una resistenza elettrica maggiore di

1 MΩ al passaggio di una corrente

continua (DC) di 1.000 V e assicura

l’isolamento delle barre filettate dal

passaggio delle correnti vaganti e quindi

le protegge dalla corrosione.

· L’impiego dei dispositivi dielettrici DD-E

e DD-S non richiede fori con diametro

maggiorato rispetto a quanto riportato

in ETA 17/0979 di FIS EM Plus. Questo

consente un notevole risparmio di resina

se confrontato con l’uso dei tradizionali

Materiali di supporto

· CalcestruzzodaC20/25aC50/60,

fessurato e non fessurato.

· Mattonepienoinlaterizio.

160
