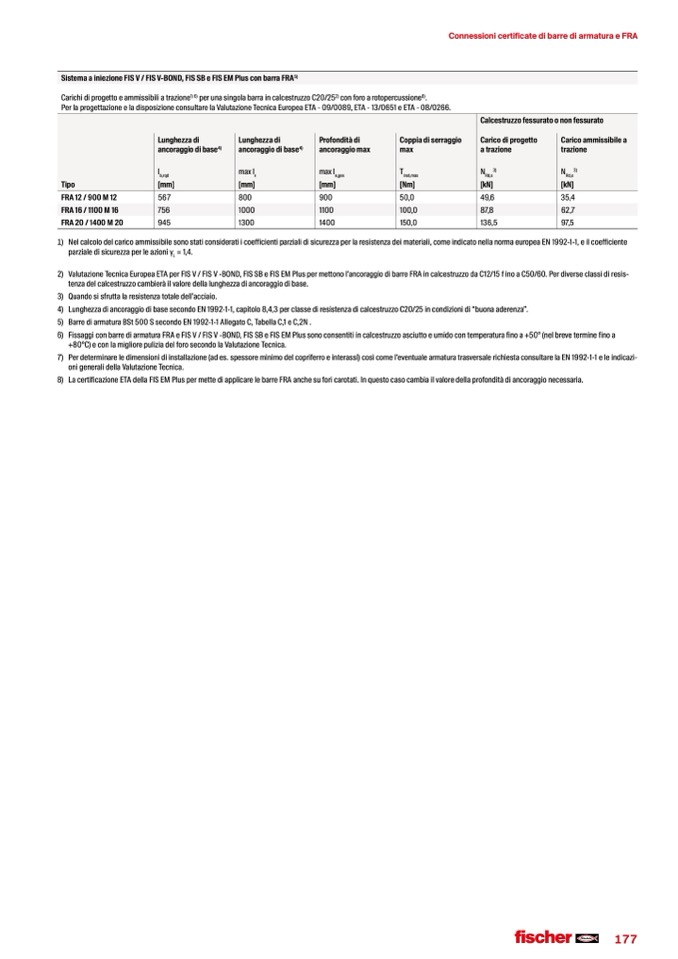

Connessioni certificate di barre di armatura e FRA

Sistema a iniezione FIS V / FIS V-BOND, FIS SB e FIS EM Plus con barra FRA

5)

Carichi di progetto e ammissibili a trazione

1) 6)

per una singola barra in calcestruzzo C20/25

2)

con foro a rotopercussione

8)

.

Per la progettazione e la disposizione consultare la Valutazione Tecnica Europea ETA - 09/0089, ETA - 13/0651 e ETA - 08/0266.

Calcestruzzo fessurato o non fessurato

Lunghezza di

ancoraggio di base

4)

Lunghezza di

ancoraggio di base

4)

Profondità di

ancoraggio max

Coppia di serraggio

max

Carico di progetto

a trazione

Carico ammissibile a

trazione

l

b,rqd

max l

v

max l

e,ges

T

inst,max

N

3)

Rd,s

N

3)

Rd,s

Tipo

[mm]

[mm]

[mm]

[Nm]

[kN]

[kN]

FRA 12 / 900 M 12

567

800

900

50,0

49,6

35,4

FRA 20 / 1400 M 20

945

1300

1400

150,0

136,5

97,5

1) Nelcalcolodelcaricoammissibilesonostaticonsideratiicoefficientiparzialidisicurezzaperlaresistenzadeimateriali,comeindicatonellanormaeuropeaEN1992-1-1,eilcoefficiente

parziale di sicurezza per le azioni γ

L

= 1,4.

2) ValutazioneTecnicaEuropeaETAperFISV/FISV-BOND,FISSBeFISEMPluspermettonol’ancoraggiodibarreFRAincalcestruzzodaC12/15finoaC50/60.Perdiverseclassidiresis-

tenza del calcestruzzo cambierà il valore della lunghezza di ancoraggio di base.

3) Quandosisfruttalaresistenzatotaledell’acciaio.

4) LunghezzadiancoraggiodibasesecondoEN1992-1-1,capitolo8,4,3perclassediresistenzadicalcestruzzoC20/25incondizionidi“buonaaderenza”.

5) BarrediarmaturaBSt500SsecondoEN1992-1-1AllegatoC,TabellaC,1eC,2N.

6) FissaggiconbarrediarmaturaFRAeFISV/FISV-BOND,FISSBeFISEMPlussonoconsentitiincalcestruzzoasciuttoeumidocontemperaturafinoa+50°(nelbreveterminefinoa

+80°C) e con la migliore pulizia del foro secondo la Valutazione Tecnica.

7) Perdeterminareledimensionidiinstallazione(ades.spessoreminimodelcopriferroeinterassi)cosìcomel’eventualearmaturatrasversalerichiestaconsultarelaEN1992-1-1eleindicazi-

oni generali della Valutazione Tecnica.

8) LacertificazioneETAdellaFISEMPluspermettediapplicarelebarreFRAanchesuforicarotati.Inquestocasocambiailvaloredellaprofonditàdiancoraggionecessaria.

FRA16/1100M16

756

1000

1100

100,0

87,8

62,7
