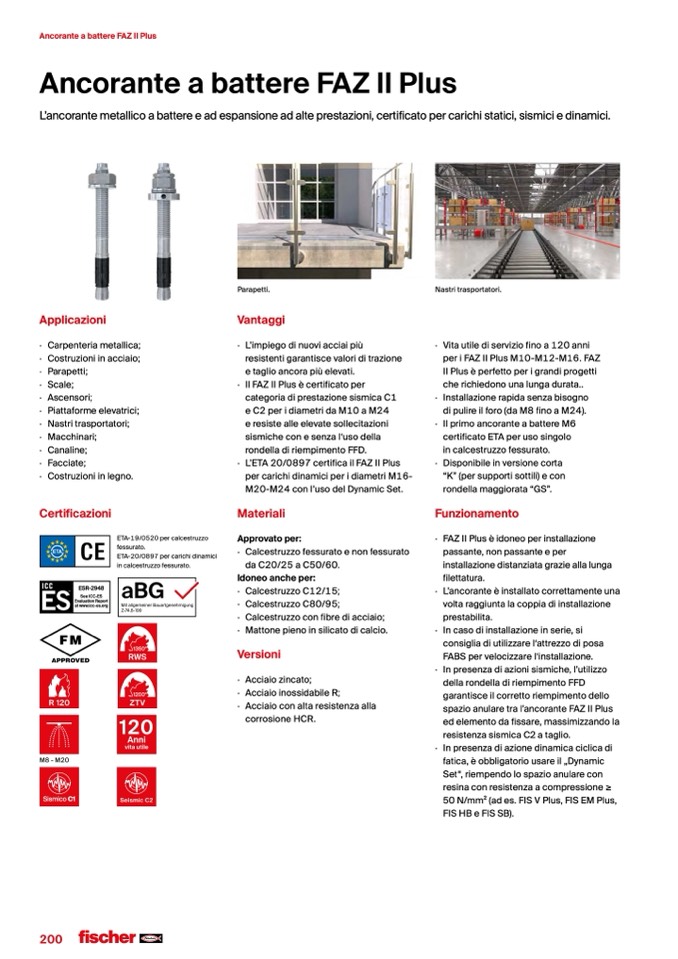

Ancorante a battere FAZ II Plus

Ancorante a battere FAZ II Plus

L’ancorante metallico a battere e ad espansione ad alte prestazioni, certificato per carichi statici, sismici e dinamici.

Parapetti.

Applicazioni

Vantaggi

Nastri trasportatori.

· Vita utile di servizio fino a 120 anni

per i FAZ II Plus M10-M12-M16. FAZ

II Plus è perfetto per i grandi progetti

che richiedono una lunga durata..

· Installazione rapida senza bisogno

di pulire il foro (da M8 fino a M24).

· Il primo ancorante a battere M6

certificato ETA per uso singolo

in calcestruzzo fessurato.

· Disponibile in versione corta

“K” (per supporti sottili) e con

rondella maggiorata “GS”.

· Carpenteriametallica;

· Costruzioniinacciaio;

· Parapetti;

· Scale;

· Ascensori;

· Piattaformeelevatrici;

· Nastritrasportatori;

· Macchinari;

· Canaline;

· Facciate;

· Costruzioniinlegno.

· L’impiego di nuovi acciai più

resistenti garantisce valori di trazione

e taglio ancora più elevati.

· Il FAZ II Plus è certificato per

categoria di prestazione sismica C1

eC2peridiametridaM10aM24

e resiste alle elevate sollecitazioni

sismiche con e senza l‘uso della

rondella di riempimento FFD.

· L’ETA 20/0897 certifica il FAZ II Plus

per carichi dinamici per i diametri M16-

M20-M24 con l’uso del Dynamic Set.

Certificazioni

Materiali

Funzionamento

ETA-19/0520 per calcestruzzo

fessurato.

ETA-20/0897 per carichi dinamici

in calcestruzzo fessurato.

Approvato per:

· Calcestruzzofessuratoenonfessurato

da C20/25 a C50/60.

Idoneo anche per:

· CalcestruzzoC12/15;

· CalcestruzzoC80/95;

· Calcestruzzoconfibrediacciaio;

· Mattonepienoinsilicatodicalcio.

Versioni

· Acciaiozincato;

· AcciaioinossidabileR;

· Acciaioconaltaresistenzaalla

corrosione HCR.

· FAZ II Plus è idoneo per installazione

passante, non passante e per

installazione distanziata grazie alla lunga

filettatura.

· L’ancorante è installato correttamente una

volta raggiunta la coppia di installazione

prestabilita.

· In caso di installazione in serie, si

consiglia di utilizzare l‘attrezzo di posa

FABS per velocizzare l‘installazione.

· Inpresenzadiazionisismiche,l’utilizzo

della rondella di riempimento FFD

garantisce il corretto riempimento dello

spazio anulare tra l’ancorante FAZ II Plus

ed elemento da fissare, massimizzando la

resistenza sismica C2 a taglio.

· Inpresenzadiazionedinamicaciclicadi

fatica, è obbligatorio usare il „Dynamic

Set“, riempendo lo spazio anulare con

resina con resistenza a compressione ≥

50 N/mm2 (ad es. FIS V Plus, FIS EM Plus,

FIS HB e FIS SB).

M8 - M20

200

ESR-2948

See ICC-ES

Evaluation Report

at www.icc-es.org

120

Sismico C1
