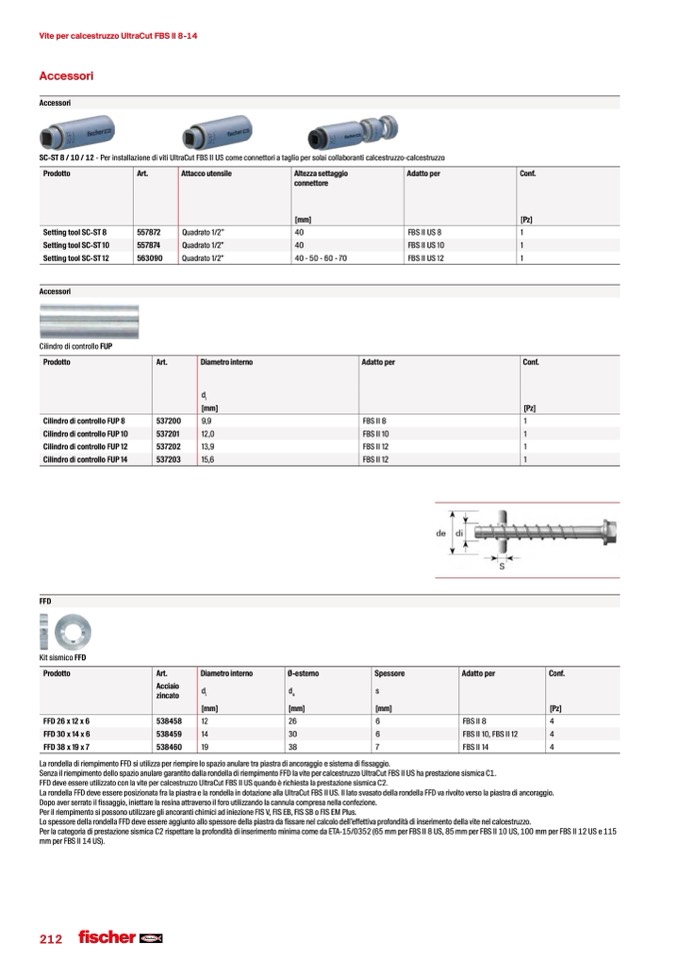

Vite per calcestruzzo UltraCut FBS II 8-14

Accessori

Accessori

SC-ST 8 / 10 / 12 - Per installazione di viti UltraCut FBS II US come connettori a taglio per solai collaboranti calcestruzzo-calcestruzzo

Prodotto

Art.

Attacco utensile

Altezza settaggio

connettore

Adatto per

Conf.

[mm]

[Pz]

Setting tool SC-ST 8

Setting tool SC-ST 12

Accessori

Cilindro di controllo FUP

Cilindro di controllo FUP 8

Cilindro di controllo FUP 12

557872

563090

Quadrato 1/2”

Quadrato 1/2”

40

40 - 50 - 60 - 70

FBS II US 8

FBS II US 12

1

1

Setting tool SC-ST 10

557874

Quadrato 1/2”

40

FBSIIUS10

1

Prodotto

Art.

Diametro interno

Adatto per

Conf.

d

i

[mm]

[Pz]

537200

537202

9,9

13,9

FBS II 8

FBS II 12

1

1

Cilindro di controllo FUP 10

537201

12,0

FBS II 10

1

Cilindro di controllo FUP 14

537203

15,6

FBS II 12

1

FFD

Kit sismico FFD

FFD26x12x6

FFD38x19x7

538458

12

538460

19

26

38

6

7

FBSII8

FBSII14

4

4

Prodotto

Art.

Diametro interno

Ø-esterno

Spessore

Adatto per

Conf.

Acciaio

zincato

d

i

d

e

s

[mm]

[mm]

[mm]

[Pz]

FFD30x14x6

538459

14

30

6

FBSII10,FBSII12

4

La rondella di riempimento FFD si utilizza per riempire lo spazio anulare tra piastra di ancoraggio e sistema di fissaggio.

Senza il riempimento dello spazio anulare garantito dalla rondella di riempimento FFD la vite per calcestruzzo UltraCut FBS II US ha prestazione sismica C1.

FFD deve essere utilizzato con la vite per calcestruzzo UltraCut FBS II US quando è richiesta la prestazione sismica C2.

La rondella FFD deve essere posizionata fra la piastra e la rondella in dotazione alla UltraCut FBS II US. Il lato svasato della rondella FFD va rivolto verso la piastra di ancoraggio.

Dopo aver serrato il fissaggio, iniettare la resina attraverso il foro utilizzando la cannula compresa nella confezione.

Per il riempimento si possono utilizzare gli ancoranti chimici ad iniezione FIS V, FIS EB, FIS SB o FIS EM Plus.

Lo spessore della rondella FFD deve essere aggiunto allo spessore della piastra da fissare nel calcolo dell’effettiva profondità di inserimento della vite nel calcestruzzo.

Per la categoria di prestazione sismica C2 rispettare la profondità di inserimento minima come da ETA-15/0352 (65 mm per FBS II 8 US, 85 mm per FBS II 10 US, 100 mm per FBS II 12 US e 115

mm per FBS II 14 US).
