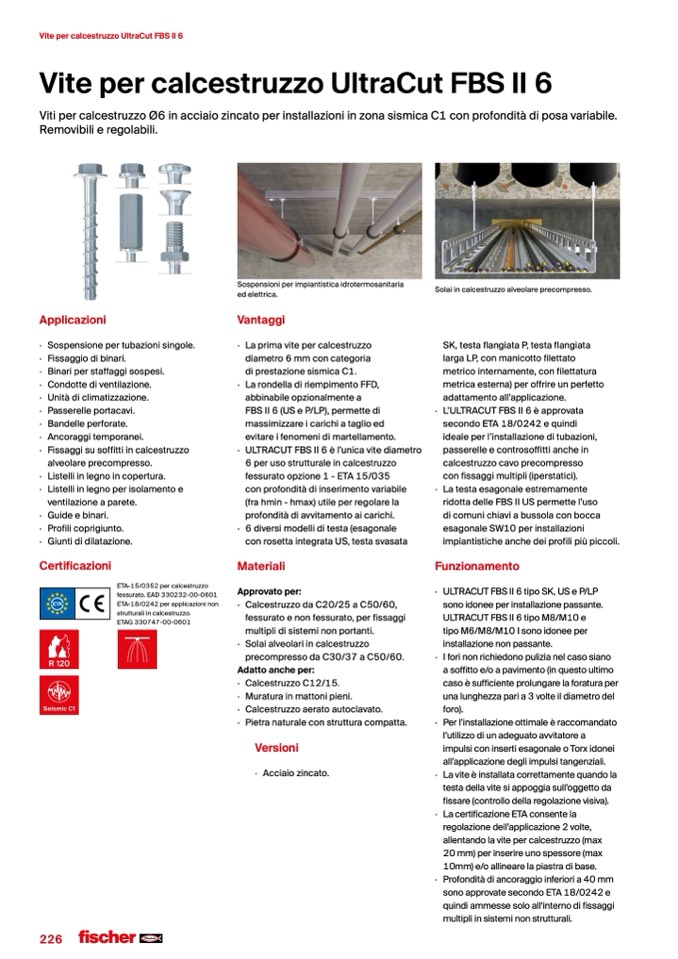

Vite per calcestruzzo UltraCut FBS II 6

Vite per calcestruzzo UltraCut FBS II 6

Viti per calcestruzzo Ø6 in acciaio zincato per installazioni in zona sismica C1 con profondità di posa variabile.

Removibili e regolabili.

Sospensioni per impiantistica idrotermosanitaria

ed elettrica.

Applicazioni

Vantaggi

Solai in calcestruzzo alveolare precompresso.

SK, testa flangiata P, testa flangiata

larga LP, con manicotto filettato

metrico internamente, con filettatura

metrica esterna) per offrire un perfetto

adattamento all’applicazione.

· L’ULTRACUT FBS II 6 è approvata

secondo ETA 18/0242 e quindi

ideale per l’installazione di tubazioni,

passerelle e controsoffitti anche in

calcestruzzo cavo precompresso

con fissaggi multipli (iperstatici).

· La testa esagonale estremamente

ridotta delle FBS II US permette l’uso

di comuni chiavi a bussola con bocca

esagonale SW10 per installazioni

impiantistiche anche dei profili più piccoli.

· Sospensione per tubazioni singole.

· Fissaggio di binari.

· Binari per staffaggi sospesi.

· Condotte di ventilazione.

· Unità di climatizzazione.

· Passerelle portacavi.

· Bandelle perforate.

· Ancoraggi temporanei.

· Fissaggi su soffitti in calcestruzzo

alveolare precompresso.

· Listelli in legno in copertura.

· Listelli in legno per isolamento e

ventilazione a parete.

· Guide e binari.

· Profili coprigiunto.

· Giunti di dilatazione.

· La prima vite per calcestruzzo

diametro 6 mm con categoria

di prestazione sismica C1.

· La rondella di riempimento FFD,

abbinabile opzionalmente a

FBS II 6 (US e P/LP), permette di

massimizzare i carichi a taglio ed

evitare i fenomeni di martellamento.

· ULTRACUT FBS II 6 è l’unica vite diametro

6 per uso strutturale in calcestruzzo

fessurato opzione 1 - ETA 15/035

con profondità di inserimento variabile

(fra hmin - hmax) utile per regolare la

profondità di avvitamento ai carichi.

· 6 diversi modelli di testa (esagonale

con rosetta integrata US, testa svasata

Certificazioni

Materiali

Funzionamento

ETA-15/0352 per calcestruzzo

fessurato. EAD 330232-00-0601

ETA-18/0242 per applicazioni non

strutturali in calcestruzzo.

ETAG 330747-00-0601

Approvato per:

· Calcestruzzo da C20/25 a C50/60,

fessurato e non fessurato, per fissaggi

multipli di sistemi non portanti.

· Solai alveolari in calcestruzzo

precompresso da C30/37 a C50/60.

Adatto anche per:

· CalcestruzzoC12/15.

· Muraturainmattonipieni.

· Calcestruzzoaeratoautoclavato.

· Pietranaturaleconstrutturacompatta.

Versioni

· Acciaiozincato.

· ULTRACUT FBS II 6 tipo SK, US e P/LP

sono idonee per installazione passante.

ULTRACUT FBS II 6 tipo M8/M10 e

tipo M6/M8/M10 I sono idonee per

installazione non passante.

· I fori non richiedono pulizia nel caso siano

a soffitto e/o a pavimento (in questo ultimo

caso è sufficiente prolungare la foratura per

una lunghezza pari a 3 volte il diametro del

foro).

· Per l’installazione ottimale è raccomandato

l’utilizzo di un adeguato avvitatore a

impulsi con inserti esagonale o Torx idonei

all’applicazione degli impulsi tangenziali.

· Laviteèinstallatacorrettamentequandola

testa della vite si appoggia sull’oggetto da

fissare (controllo della regolazione visiva).

· LacertificazioneETAconsentela

regolazione dell’applicazione 2 volte,

allentando la vite per calcestruzzo (max

20 mm) per inserire uno spessore (max

10mm) e/o allineare la piastra di base.

· Profonditàdiancoraggioinferioria40mm

sono approvate secondo ETA 18/0242 e

quindi ammesse solo all‘interno di fissaggi

multipli in sistemi non strutturali.

226
