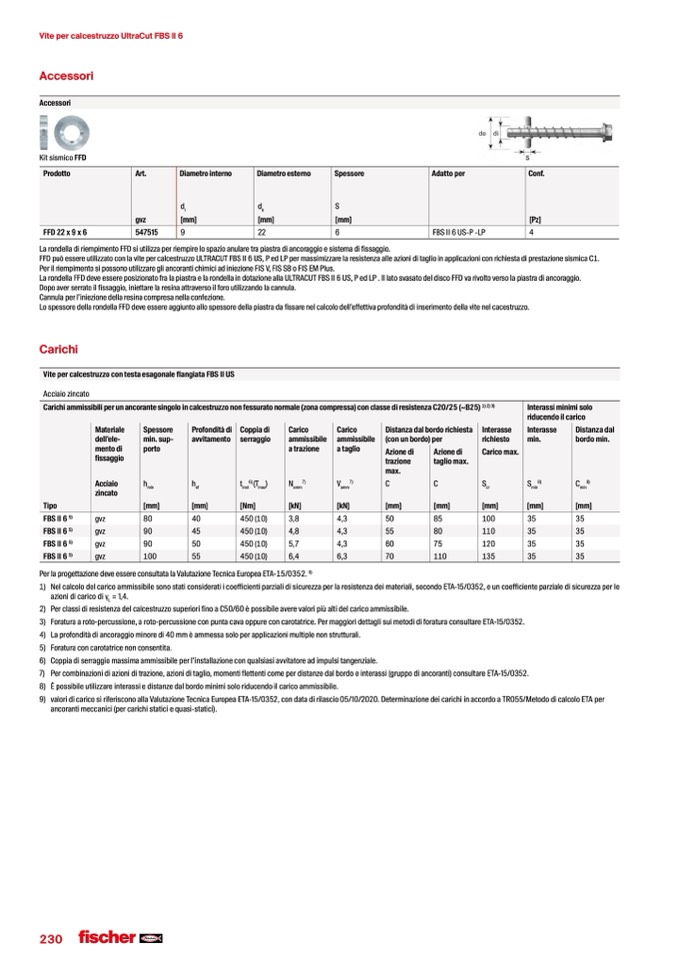

Vite per calcestruzzo UltraCut FBS II 6
Accessori
Accessori
Kit sismico FFD
FFD22x9x6
547515
9
22
6
FBSII6US-P-LP
4
La rondella di riempimento FFD si utilizza per riempire lo spazio anulare tra piastra di ancoraggio e sistema di fissaggio.
FFD può essere utilizzato con la vite per calcestruzzo ULTRACUT FBS II 6 US, P ed LP per massimizzare la resistenza alle azioni di taglio in applicazioni con richiesta di prestazione sismica C1.
Per il riempimento si possono utilizzare gli ancoranti chimici ad iniezione FIS V, FIS SB o FIS EM Plus.
La rondella FFD deve essere posizionato fra la piastra e la rondella in dotazione alla ULTRACUT FBS II 6 US, P ed LP . Il lato svasato del disco FFD va rivolto verso la piastra di ancoraggio.
Dopo aver serrato il fissaggio, iniettare la resina attraverso il foro utilizzando la cannula.
Cannula per l’iniezione della resina compresa nella confezione.
Lo spessore della rondella FFD deve essere aggiunto allo spessore della piastra da fissare nel calcolo dell’effettiva profondità di inserimento della vite nel cacestruzzo.
Carichi
Prodotto
Art.
Diametro interno
Diametro esterno
Spessore
Adatto per
Conf.
d
i
d
e
S
gvz
[mm]
[mm]
[mm]
[Pz]
Vite per calcestruzzo con testa esagonale flangiata FBS II US
Acciaio zincato
Carichi ammissibili per un ancorante singolo in calcestruzzo non fessurato normale (zona compressa) con classe di resistenza C20/25 (~B25)
1) 2) 3)
Interassi minimi solo
riducendo il carico
Materiale
dell’ele-
mento di
fissaggio
Spessore
min. sup-
porto
Profondità di
avvitamento
Coppia di
serraggio
Carico
ammissibile
a trazione
Carico
ammissibile
a taglio
Distanza dal bordo richiesta
(con un bordo) per
Interasse
richiesto
Interasse
min.
Distanza dal
bordo min.
Azione di
trazione
max.
Azione di
taglio max.
Carico max.
Acciaio
zincato
h
min
h
ef
t
6)
(T )
inst
max
N
7)
amm
V
7)
amm
C
C
S
cr
S
8)
min
C
8)
min
Tipo
[mm]
[mm]
[Nm]
[kN]
[kN]
[mm]
[mm]
[mm]
[mm]
[mm]
FBS II 6
5)
gvz
80
40
450 (10)
3,8
4,3
50
85
100
35
35
FBS II 6
5)
gvz
90
50
450 (10)
5,7
4,3
60
75
120
35
35
Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA-15/0352.
9)
1) Nelcalcolodelcaricoammissibilesonostaticonsideratiicoefficientiparzialidisicurezzaperlaresistenzadeimateriali,secondoETA-15/0352,euncoefficienteparzialedisicurezzaperle
azioni di carico di γ
L
= 1,4.
2) PerclassidiresistenzadelcalcestruzzosuperiorifinoaC50/60èpossibileaverevaloripiùaltidelcaricoammissibile.
3) Foraturaaroto-percussione,aroto-percussioneconpuntacavaoppureconcarotatrice.PermaggioridettaglisuimetodidiforaturaconsultareETA-15/0352.
4) Laprofonditàdiancoraggiominoredi40mmèammessasoloperapplicazionimultiplenonstrutturali.
5) Foraturaconcarotatricenonconsentita.
6) Coppiadiserraggiomassimaammissibileperl’installazioneconqualsiasiavvitatoreadimpulsitangenziale.
7) Per combinazioni di azioni di trazione, azioni di taglio, momenti flettenti come per distanze dal bordo e interassi (gruppo di ancoranti) consultare ETA-15/0352.
8) Èpossibileutilizzareinterassiedistanzedalbordominimisoloriducendoilcaricoammissibile.
9) valoridicaricosiriferisconoallaValutazioneTecnicaEuropeaETA-15/0352,condatadirilascio05/10/2020.DeterminazionedeicarichiinaccordoaTR055/MetododicalcoloETAper
ancoranti meccanici (per carichi statici e quasi-statici).
FBSII6
5)
gvz
90
45
450 (10)
4,8
4,3
55
80
110
35
35
FBSII6
5)
gvz
100
55
450 (10)
6,4
6,3
70
110
135
35
35
