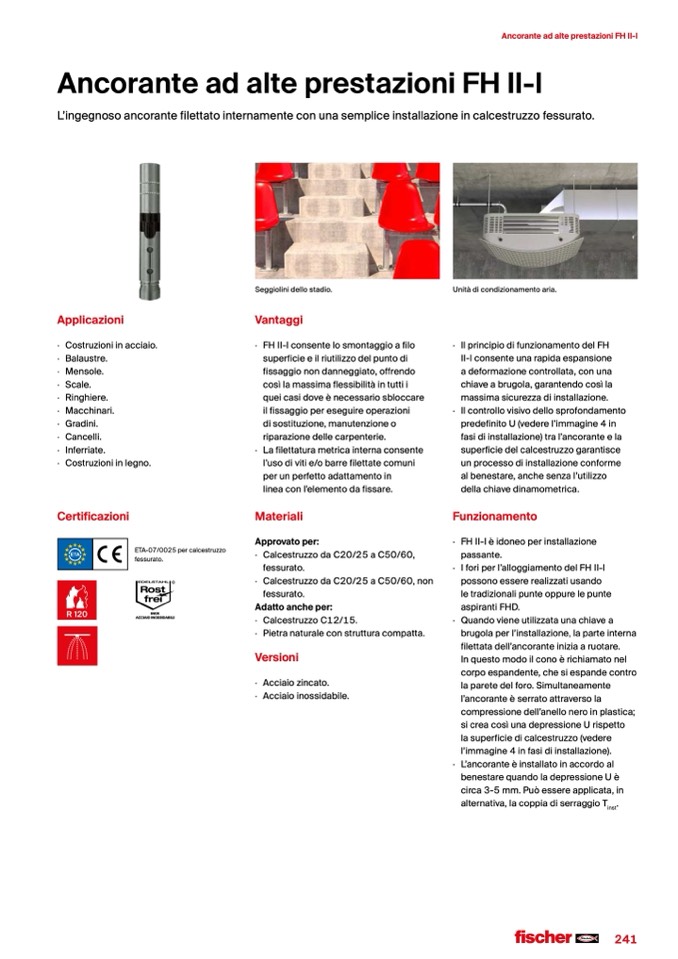

Ancorante ad alte prestazioni FH II-I

L’ingegnoso ancorante filettato internamente con una semplice installazione in calcestruzzo fessurato.

Ancorante ad alte prestazioni FH II-I

Seggiolini dello stadio.

Applicazioni

Vantaggi

Unità di condizionamento aria.

· Il principio di funzionamento del FH

II-I consente una rapida espansione

a deformazione controllata, con una

chiave a brugola, garantendo così la

massima sicurezza di installazione.

· Il controllo visivo dello sprofondamento

predefinito U (vedere l’immagine 4 in

fasi di installazione) tra l’ancorante e la

superficie del calcestruzzo garantisce

un processo di installazione conforme

al benestare, anche senza l’utilizzo

della chiave dinamometrica.

· Costruzioniinacciaio.

· Balaustre.

· Mensole.

· Scale.

· Ringhiere.

· Macchinari.

· Gradini.

· Cancelli.

· Inferriate.

· Costruzioniinlegno.

· FH II-I consente lo smontaggio a filo

superficie e il riutilizzo del punto di

fissaggio non danneggiato, offrendo

così la massima flessibilità in tutti i

quei casi dove è necessario sbloccare

il fissaggio per eseguire operazioni

di sostituzione, manutenzione o

riparazione delle carpenterie.

· La filettatura metrica interna consente

l’uso di viti e/o barre filettate comuni

per un perfetto adattamento in

linea con l’elemento da fissare.

Certificazioni

Materiali

Funzionamento

ETA-07/0025 per calcestruzzo

fessurato.

INOX

ACCIAIO INOSSIDABILE

Approvato per:

· Calcestruzzo da C20/25 a C50/60,

fessurato.

· Calcestruzzo da C20/25 a C50/60, non

fessurato.

Adatto anche per:

· CalcestruzzoC12/15.

· Pietranaturaleconstrutturacompatta.

Versioni

· Acciaiozincato.

· Acciaioinossidabile.

· FH II-I è idoneo per installazione

passante.

· I fori per l’alloggiamento del FH II-I

possono essere realizzati usando

le tradizionali punte oppure le punte

aspiranti FHD.

· Quando viene utilizzata una chiave a

brugola per l’installazione, la parte interna

filettata dell’ancorante inizia a ruotare.

In questo modo il cono è richiamato nel

corpo espandente, che si espande contro

la parete del foro. Simultaneamente

l’ancorante è serrato attraverso la

compressione dell’anello nero in plastica;

si crea così una depressione U rispetto

la superficie di calcestruzzo (vedere

l’immagine 4 in fasi di installazione).

· L’ancoranteèinstallatoinaccordoal

benestare quando la depressione U è

circa 3-5 mm. Può essere applicata, in

alternativa, la coppia di serraggio T

inst

.

241
