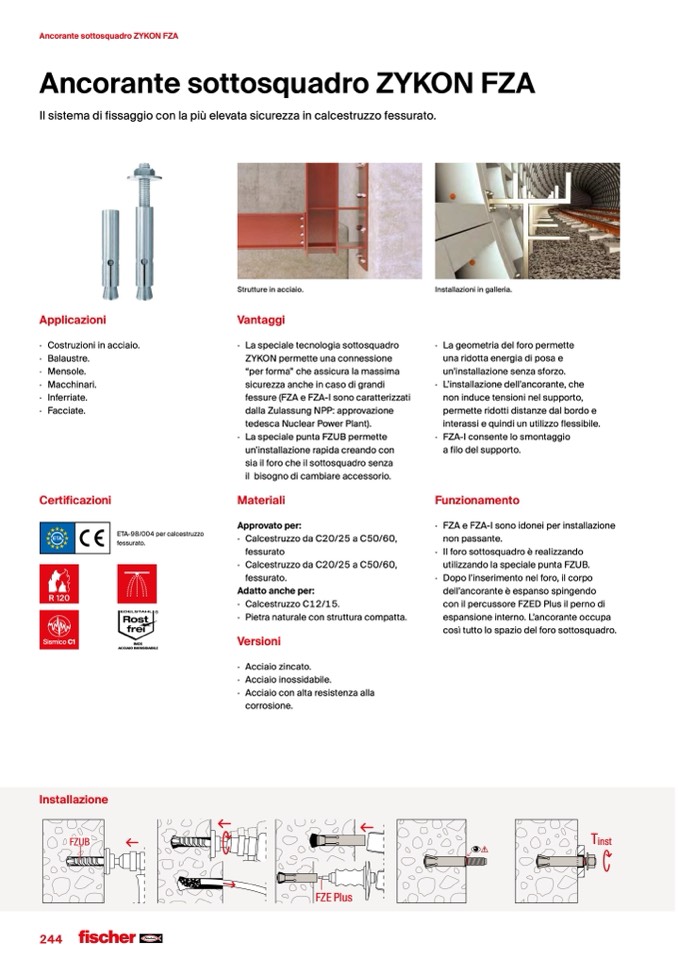

Ancorante sottosquadro ZYKON FZA

Ancorante sottosquadro ZYKON FZA

Il sistema di fissaggio con la più elevata sicurezza in calcestruzzo fessurato.

Applicazioni

· Costruzioniinacciaio.

· Balaustre.

· Mensole.

· Macchinari.

Strutture in acciaio.

Vantaggi

· La speciale tecnologia sottosquadro

ZYKON permette una connessione

“per forma” che assicura la massima

sicurezza anche in caso di grandi

fessure (FZA e FZA-I sono caratterizzati

dalla Zulassung NPP: approvazione

tedesca Nuclear Power Plant).

· La speciale punta FZUB permette

un’installazione rapida creando con

sia il foro che il sottosquadro senza

il bisogno di cambiare accessorio.

Materiali

Approvato per:

· Calcestruzzo da C20/25 a C50/60,

fessurato

· Calcestruzzo da C20/25 a C50/60,

fessurato.

Adatto anche per:

· CalcestruzzoC12/15.

· Pietranaturaleconstrutturacompatta.

Versioni

· Acciaiozincato.

· Acciaioinossidabile.

· Acciaioconaltaresistenzaalla

corrosione.

Installazioni in galleria.

· La geometria del foro permette

una ridotta energia di posa e

un’installazione senza sforzo.

· L’installazione dell’ancorante, che

non induce tensioni nel supporto,

permette ridotti distanze dal bordo e

interassi e quindi un utilizzo flessibile.

· FZA-I consente lo smontaggio

a filo del supporto.

Funzionamento

· FZA e FZA-I sono idonei per installazione

non passante.

· Il foro sottosquadro è realizzando

utilizzando la speciale punta FZUB.

· Dopo l’inserimento nel foro, il corpo

dell’ancorante è espanso spingendo

con il percussore FZED Plus il perno di

espansione interno. L’ancorante occupa

così tutto lo spazio del foro sottosquadro.

· Inferriate.

· Facciate.

Certificazioni

Sismico C1

INOX

ACCIAIO INOSSIDABILE

Installazione

FZUB

T

inst

244

ETA-98/004 per calcestruzzo

fessurato.

FZE Plus
