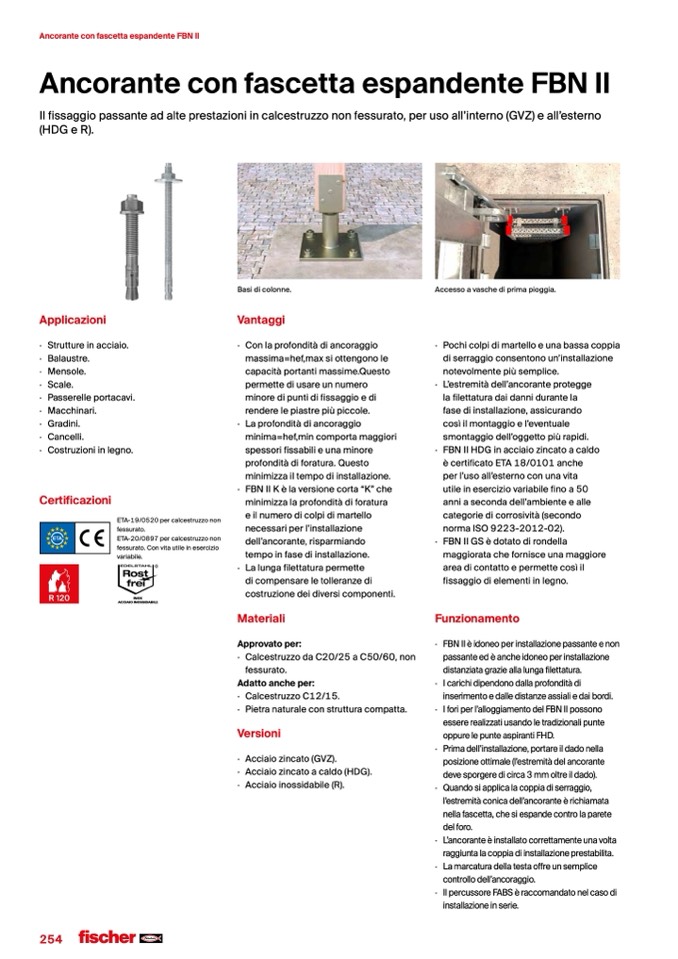

Ancorante con fascetta espandente FBN II

Ancorante con fascetta espandente FBN II

Il fissaggio passante ad alte prestazioni in calcestruzzo non fessurato, per uso all’interno (GVZ) e all’esterno

(HDG e R).

Basi di colonne.

Applicazioni

Vantaggi

Accesso a vasche di prima pioggia.

· Pochi colpi di martello e una bassa coppia

di serraggio consentono un’installazione

notevolmente più semplice.

· L’estremità dell’ancorante protegge

la filettatura dai danni durante la

fase di installazione, assicurando

così il montaggio e l’eventuale

smontaggio dell’oggetto più rapidi.

· FBN II HDG in acciaio zincato a caldo

è certificato ETA 18/0101 anche

per l’uso all’esterno con una vita

utile in esercizio variabile fino a 50

anni a seconda dell’ambiente e alle

categorie di corrosività (secondo

norma ISO 9223-2012-02).

· FBN II GS è dotato di rondella

maggiorata che fornisce una maggiore

area di contatto e permette così il

fissaggio di elementi in legno.

Funzionamento

· FBN II è idoneo per installazione passante e non

passante ed è anche idoneo per installazione

distanziata grazie alla lunga filettatura.

· I carichi dipendono dalla profondità di

inserimento e dalle distanze assiali e dai bordi.

· I fori per l’alloggiamento del FBN II possono

essere realizzati usando le tradizionali punte

oppure le punte aspiranti FHD.

· Primadell’installazione,portareildadonella

posizione ottimale (l’estremità del ancorante

deve sporgere di circa 3 mm oltre il dado).

· Quandosiapplicalacoppiadiserraggio,

l’estremità conica dell’ancorante è richiamata

nella fascetta, che si espande contro la parete

del foro.

· L’ancoranteèinstallatocorrettamenteunavolta

raggiunta la coppia di installazione prestabilita.

· Lamarcaturadellatestaoffreunsemplice

controllo dell’ancoraggio.

· IlpercussoreFABSèraccomandatonelcasodi

installazione in serie.

· Struttureinacciaio.

· Balaustre.

· Mensole.

· Scale.

· Passerelleportacavi.

· Macchinari.

· Gradini.

· Cancelli.

· Costruzioniinlegno.

· Con la profondità di ancoraggio

massima=hef,max si ottengono le

capacità portanti massime.Questo

permette di usare un numero

minore di punti di fissaggio e di

rendere le piastre più piccole.

· La profondità di ancoraggio

minima=hef,min comporta maggiori

spessori fissabili e una minore

profondità di foratura. Questo

minimizza il tempo di installazione.

· FBN II K è la versione corta “K” che

minimizza la profondità di foratura

e il numero di colpi di martello

necessari per l’installazione

dell’ancorante, risparmiando

tempo in fase di installazione.

· La lunga filettatura permette

di compensare le tolleranze di

costruzione dei diversi componenti.

Materiali

Approvato per:

· CalcestruzzodaC20/25aC50/60,non

fessurato.

Adatto anche per:

· CalcestruzzoC12/15.

· Pietranaturaleconstrutturacompatta.

Versioni

· Acciaiozincato(GVZ).

· Acciaiozincatoacaldo(HDG).

· Acciaioinossidabile(R).

Certificazioni

ETA-19/0520 per calcestruzzo non

fessurato.

ETA-20/0897 per calcestruzzo non

fessurato. Con vita utile in esercizio

variabile.

INOX

ACCIAIO INOSSIDABILE

254
