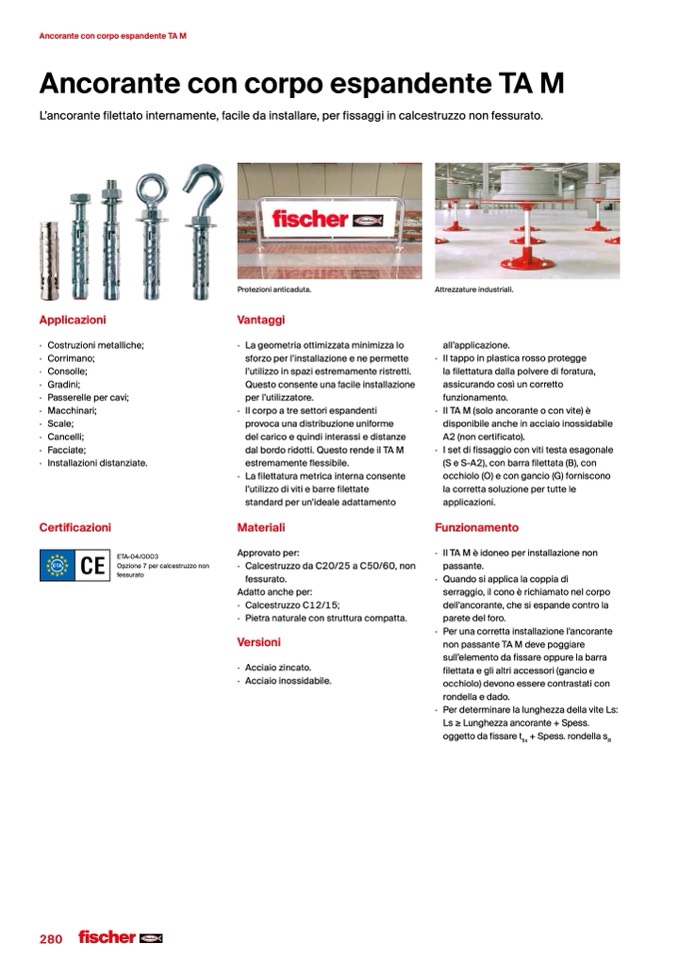

Ancorante con corpo espandente TA M

Ancorante con corpo espandente TA M

L’ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato.

Applicazioni

· Costruzionimetalliche;

· Corrimano;

· Consolle;

· Gradini;

· Passerellepercavi;

· Macchinari;

· Scale;

· Cancelli;

· Facciate;

· Installazionidistanziate.

Protezioni anticaduta.

Vantaggi

· La geometria ottimizzata minimizza lo

sforzo per l’installazione e ne permette

l’utilizzo in spazi estremamente ristretti.

Questo consente una facile installazione

per l’utilizzatore.

· Il corpo a tre settori espandenti

provoca una distribuzione uniforme

del carico e quindi interassi e distanze

dal bordo ridotti. Questo rende il TA M

estremamente flessibile.

· La filettatura metrica interna consente

l’utilizzo di viti e barre filettate

standard per un’ideale adattamento

Attrezzature industriali.

all’applicazione.

· Il tappo in plastica rosso protegge

la filettatura dalla polvere di foratura,

assicurando così un corretto

funzionamento.

· Il TA M (solo ancorante o con vite) è

disponibile anche in acciaio inossidabile

A2 (non certificato).

· I set di fissaggio con viti testa esagonale

(S e S-A2), con barra filettata (B), con

occhiolo (O) e con gancio (G) forniscono

la corretta soluzione per tutte le

applicazioni.

Certificazioni

Materiali

Funzionamento

ETA-04/0003

Opzione 7 per calcestruzzo non

fessurato

Approvato per:

· CalcestruzzodaC20/25aC50/60,non

fessurato.

Adatto anche per:

· CalcestruzzoC12/15;

· Pietranaturaleconstrutturacompatta.

Versioni

· Acciaiozincato.

· Acciaioinossidabile.

· Il TA M è idoneo per installazione non

passante.

· Quando si applica la coppia di

serraggio, il cono è richiamato nel corpo

dell’ancorante, che si espande contro la

parete del foro.

· Per una corretta installazione l’ancorante

non passante TA M deve poggiare

sull’elemento da fissare oppure la barra

filettata e gli altri accessori (gancio e

occhiolo) devono essere contrastati con

rondella e dado.

· Per determinare la lunghezza della vite Ls:

Ls ≥ Lunghezza ancorante + Spess.

oggetto da fissare t

fix

+ Spess. rondella s

R

280
