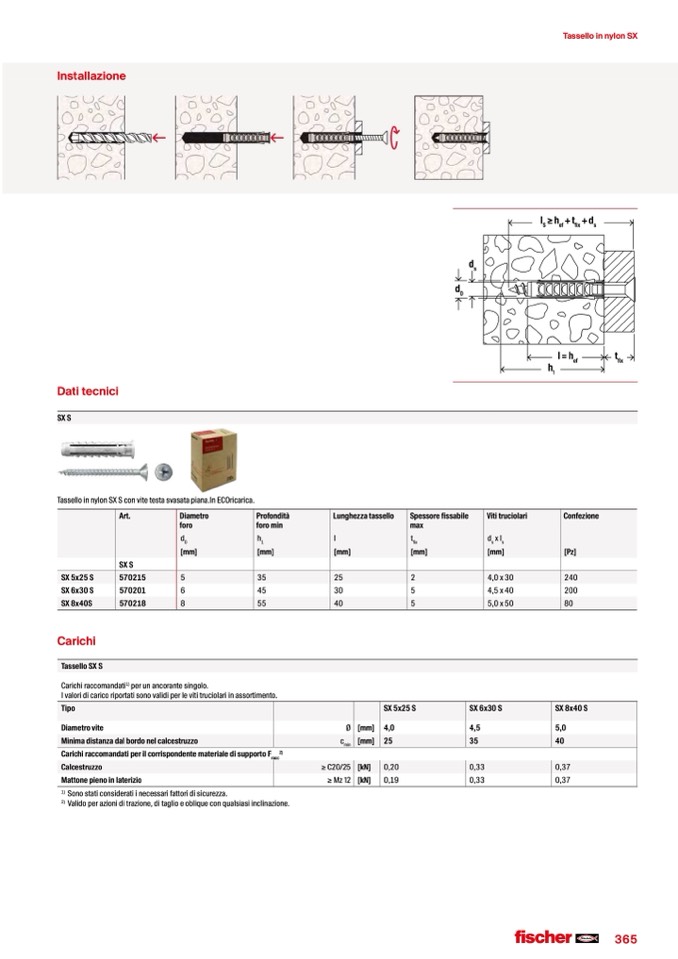

Tassello in nylon SX

Installazione

d

s

d

0

l ≥h +t + d

S

ef

fix

s

l =h

t

ef

fix

h

1

Dati tecnici

SXS

Tassello in nylon SX S con vite testa svasata piana.In ECOricarica.

Art.

Diametro

foro

Profondità

foro min

Lunghezza tassello

Spessore fissabile

max

Viti truciolari

Confezione

d

0

h

1

l

t

fix

d

s

x l

s

[mm]

[mm]

[mm]

[mm]

[mm]

[Pz]

SXS

SX6x30S

570201

6

45

30

5

4,5x40

200

Carichi

SX 5x25 S

570215

5

35

25

2

4,0x30

240

SX 8x40S

570218

8

55

40

5

5,0x50

80

Tassello SX S

Carichi raccomandati

1)

per un ancorante singolo.

I valori di carico riportati sono validi per le viti truciolari in assortimento.

Tipo

SX 5x25 S

SX 6x30 S

SX 8x40 S

Diametro vite

Ø

[mm]

4,0

4,5

5,0

Minima distanza dal bordo nel calcestruzzo

c

min

[mm]

25

35

40

Carichi raccomandati per il corrispondente materiale di supporto F

2)

racc

Calcestruzzo

≥ C20/25

[kN]

0,20

0,33

0,37

Mattone pieno in laterizio

≥Mz12

[kN]

0,19

0,33

0,37

1)

Sono stati considerati i necessari fattori di sicurezza.

2)

Valido per azioni di trazione, di taglio e oblique con qualsiasi inclinazione.

365
