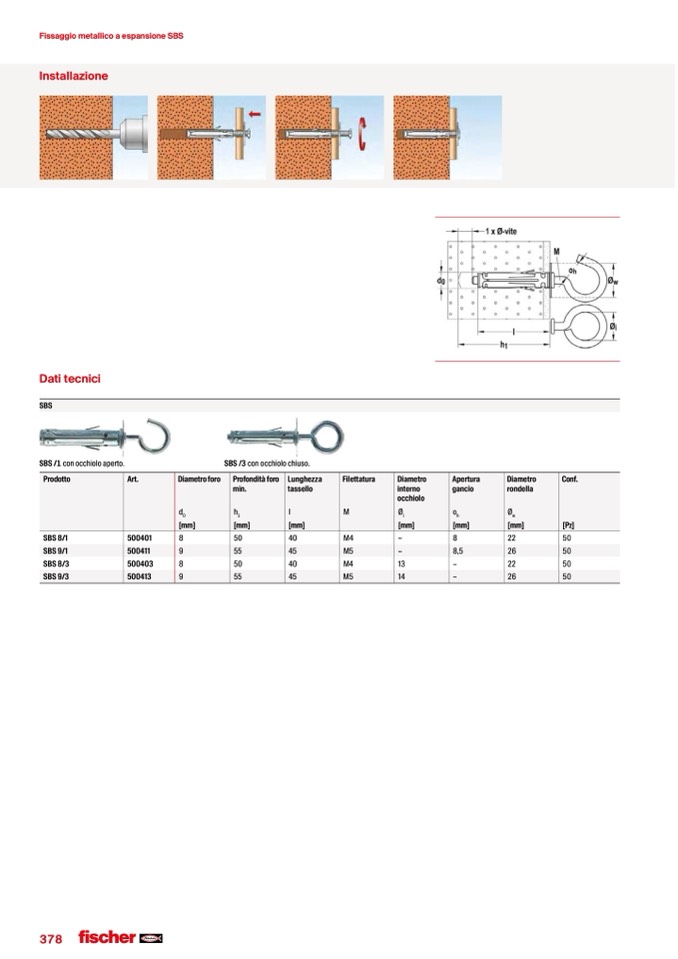

Fissaggio metallico a espansione SBS

Installazione

Dati tecnici

SBS

SBS /1 con occhiolo aperto.

SBS8/1

SBS8/3

500401

8

500403

8

SBS /3 con occhiolo chiuso.

50

40

M4

–

8

50

40

M4

13

–

22

50

22

50

Prodotto

Art.

Diametro foro

Profondità foro

min.

Lunghezza

tassello

Filettatura

Diametro

interno

occhiolo

Apertura

gancio

Diametro

rondella

Conf.

d

0

h

1

I

M

Ø

i

o

h

Ø

w

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[Pz]

SBS 9/1

500411

9

55

45

M5

–

8,5

26

50

SBS 9/3

500413

9

55

45

M5

14

–

26

50
