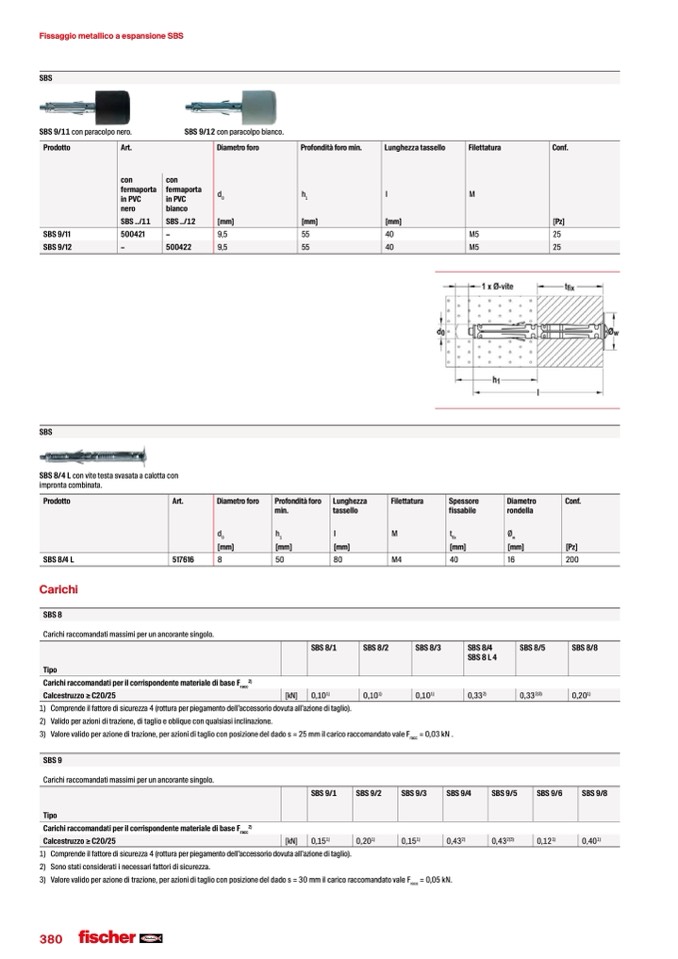

Fissaggio metallico a espansione SBS

SBS

SBS 9/11 con paracolpo nero.

SBS 9/12 con paracolpo bianco.

SBS9/11

500421

–

9,5

55

40

M5

25

Prodotto

Art.

Diametro foro

Profondità foro min.

Lunghezza tassello

Filettatura

Conf.

con

fermaporta

in PVC

nero

con

fermaporta

in PVC

bianco

d

0

h

1

I

M

SBS ../11

SBS ../12

[mm]

[mm]

[mm]

[Pz]

SBS 9/12

–

500422

9,5

55

40

M5

25

SBS

SBS 8/4 L con vite testa svasata a calotta con

impronta combinata.

SBS8/4L

517616

8

50

80

M4

40

16

200

Prodotto

Art.

Diametro foro

Profondità foro

min.

Lunghezza

tassello

Filettatura

Spessore

fissabile

Diametro

rondella

Conf.

d

0

h

1

I

M

t

fix

Ø

w

[mm]

[mm]

[mm]

[mm]

[mm]

[Pz]

Carichi

Carichi raccomandati per il corrispondente materiale di base F

1) Comprende il fattore di sicurezza 4 (rottura per piegamento dell’accessorio dovuta all’azione di taglio).

2) Validoperazioniditrazione,ditaglioeobliqueconqualsiasiinclinazione.

3) Valorevalidoperazioneditrazione,perazioniditaglioconposizionedeldados=25mmilcaricoraccomandatovaleF

racc

=0,03kN.

SBS 8

Carichi raccomandati massimi per un ancorante singolo.

SBS 8/1

SBS 8/2

SBS 8/3

SBS8/4

SBS8L4

SBS 8/5

SBS 8/8

Tipo

racc

2)

Calcestruzzo ≥ C20/25

[kN]

0,10

1)

0,10

1)

0,10

1)

0,33

2)

0,33

2)3)

0,20

1)

SBS 9

Carichi raccomandati massimi per un ancorante singolo.

SBS 9/1

SBS 9/2

SBS 9/3

SBS9/4

SBS 9/5

SBS 9/6

SBS 9/8

Tipo

2)

1) Comprende il fattore di sicurezza 4 (rottura per piegamento dell’accessorio dovuta all’azione di taglio).

2) Sonostaticonsideratiinecessarifattoridisicurezza.

3) Valorevalidoperazioneditrazione,perazioniditaglioconposizionedeldados=30mmilcaricoraccomandatovaleF

racc

=0,05kN.

Carichi raccomandati per il corrispondente materiale di base F

racc

Calcestruzzo ≥ C20/25

[kN]

0,15

1)

0,20

1)

0,15

1)

0,43

2)

0,43

2)3)

0,12

1)

0,40

1)

380
