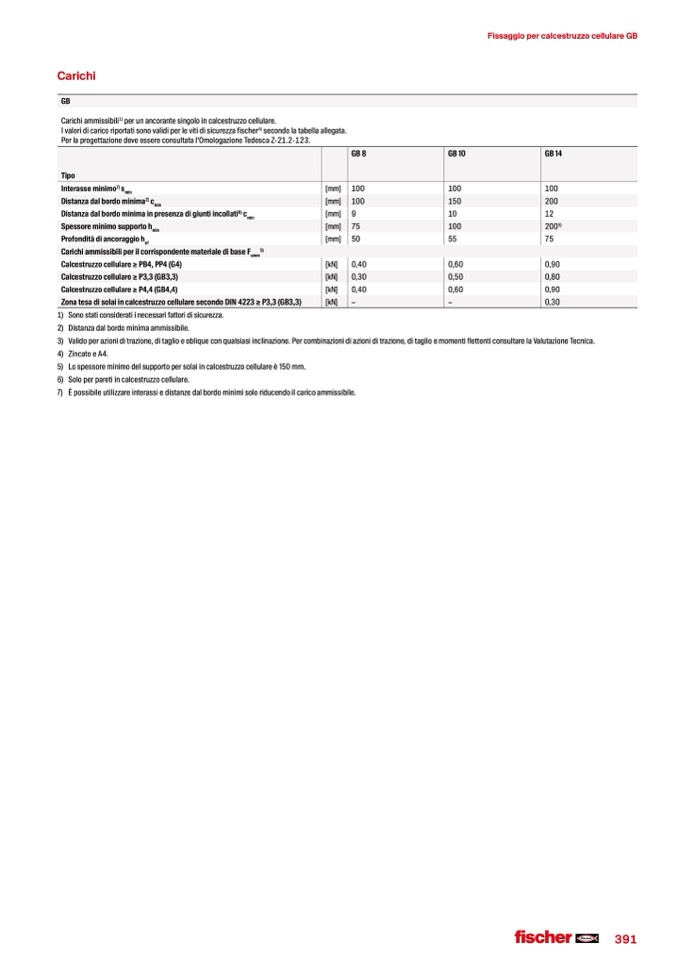

Carichi

Fissaggio per calcestruzzo cellulare GB

GB

Carichi ammissibili

1)

per un ancorante singolo in calcestruzzo cellulare.

I valori di carico riportati sono validi per le viti di sicurezza fischer

4)

secondo la tabella allegata.

Per la progettazione deve essere consultata l‘Omologazione Tedesca Z-21.2-123.

GB 8

GB 10

GB 14

Tipo

Interasse minimo

7)

s

Distanza dal bordo minima in presenza di giunti incollati

6)

c

Profondità di ancoraggio h

ef

Calcestruzzo cellulare ≥ PB4, PP4 (G4)

Calcestruzzo cellulare ≥ P4,4 (GB4,4)

[mm] 100

[mm] 9

[mm] 50

[kN]

0,40

[kN]

0,40

100

100

10

12

55

75

0,60

0,90

0,60

0,90

min

Distanza dal bordo minima

2)

c

min

[mm]

100

150

200

min

Spessore minimo supporto h

min

[mm]

75

100

200

5)

Carichi ammissibili per il corrispondente materiale di base F

3)

amm

Calcestruzzo cellulare ≥ P3,3 (GB3,3)

[kN]

0,30

0,50

0,80

Zona tesa di solai in calcestruzzo cellulare secondo DIN 4223 ≥ P3,3 (GB3,3)

[kN]

–

–

0,30

1) Sono stati considerati i necessari fattori di sicurezza.

2) Distanzadalbordominimaammissibile.

3) Validoperazioniditrazione,ditaglioeobliqueconqualsiasiinclinazione.Percombinazionidiazioniditrazione,ditaglioemomentiflettenticonsultarelaValutazioneTecnica.

4) ZincatoeA4.

5) Lospessoreminimodelsupportopersolaiincalcestruzzocellulareè150mm.

6) Soloperparetiincalcestruzzocellulare.

7) È possibile utilizzare interassi e distanze dal bordo minimi solo riducendo il carico ammissibile.

391
