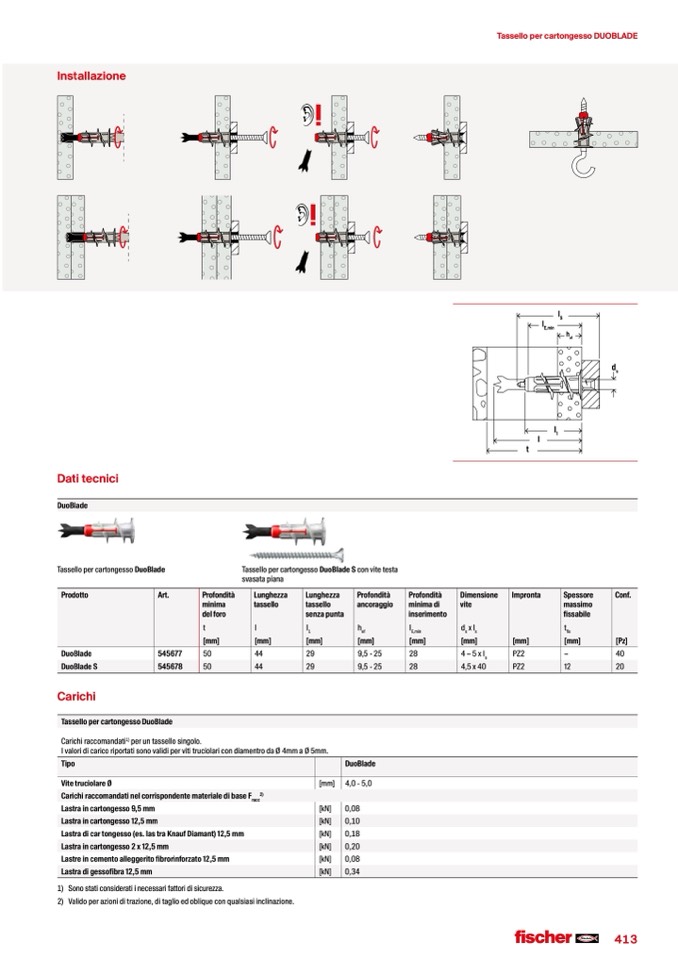

Tassello per cartongesso DUOBLADE

Installazione

l

S

l

E,min

l

1

h

ef

d

s

l

t

Dati tecnici

DuoBlade

Tassello per cartongesso DuoBlade

Tassello per cartongesso DuoBlade S con vite testa

svasata piana

Prodotto

Art.

Profondità

minima

del foro

Lunghezza

tassello

Lunghezza

tassello

senza punta

Profondità

ancoraggio

Profondità

minima di

inserimento

Dimensione

vite

Impronta

Spessore

massimo

fissabile

Conf.

t

I

I

1

h

ef

I

E,min

d

s

x l

s

t

fix

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[Pz]

DuoBlade

545677

50

44

29

9,5-25

28

4–5xl

s

PZ2

40

DuoBlade S

545678

50

44

29

9,5-25

28

4,5x40

PZ2

12

20

Carichi

Vite truciolare Ø

Lastra in cartongesso 9,5 mm

Lastra di car tongesso (es. las tra Knauf Diamant) 12,5 mm

Lastre in cemento alleggerito fibrorinforzato 12,5 mm

1) Sono stati considerati i necessari fattori di sicurezza.

2) Validoperazioniditrazione,ditaglioedobliqueconqualsiasiinclinazione.

[mm]

4,0 - 5,0

[kN]

0,08

[kN]

0,18

[kN]

0,08

Tassello per cartongesso DuoBlade

Carichi raccomandati

1)

per un tassello singolo.

I valori di carico riportati sono validi per viti truciolari con diamentro da Ø 4mm a Ø 5mm.

Tipo

DuoBlade

Carichi raccomandati nel corrispondente materiale di base F

2)

racc

Lastra in cartongesso 12,5 mm

[kN]

0,10

Lastra in cartongesso 2 x 12,5 mm

[kN]

0,20

Lastra di gessofibra 12,5 mm

[kN]

0,34
