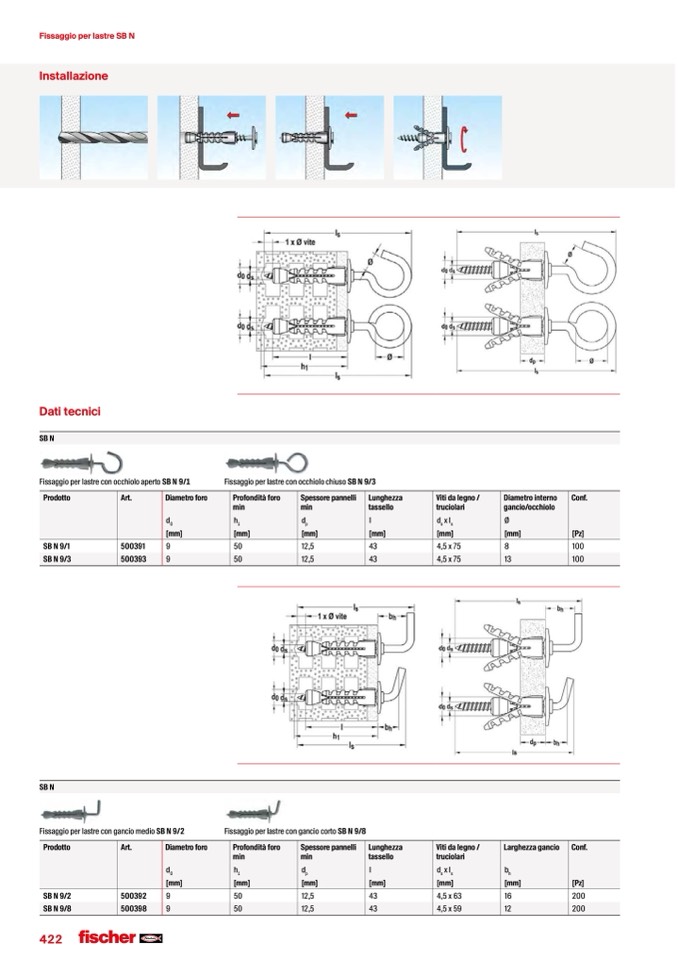

Fissaggio per lastre SB N

Installazione

Dati tecnici

SBN

Fissaggio per lastre con occhiolo aperto SB N 9/1

Fissaggio per lastre con occhiolo chiuso SB N 9/3

SBN9/1

500391

9

50

12,5

43

4,5x75

8

100

Prodotto

Art.

Diametro foro

Profondità foro

min

Spessore pannelli

min

Lunghezza

tassello

Viti da legno /

truciolari

Diametro interno

gancio/occhiolo

Conf.

d

0

h

1

d

p

I

d

s

x l

s

Ø

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[Pz]

SBN9/3

500393

9

50

12,5

43

4,5x75

13

100

SBN

Fissaggio per lastre con gancio medio SB N 9/2

Fissaggio per lastre con gancio corto SB N 9/8

SBN9/2

500392

9

50

12,5

43

4,5x63

16

200

Prodotto

Art.

Diametro foro

Profondità foro

min

Spessore pannelli

min

Lunghezza

tassello

Viti da legno /

truciolari

Larghezza gancio

Conf.

d

0

h

1

d

p

I

d

s

x l

s

b

h

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[Pz]

SBN9/8

500398

9

50

12,5

43

4,5x59

12

200
