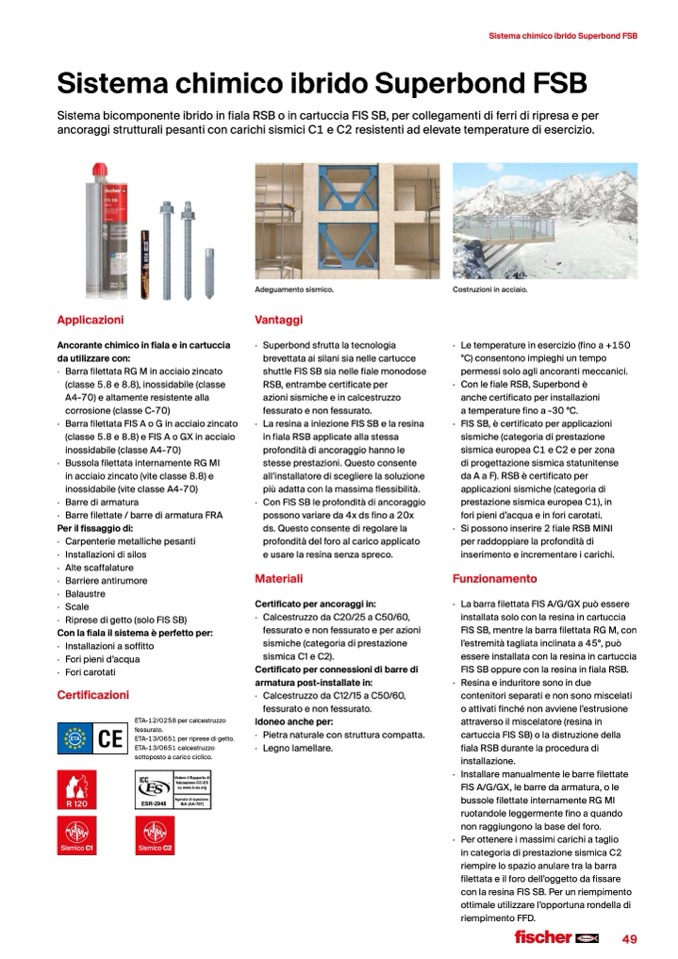

Sistema chimico ibrido Superbond FSB

Sistema bicomponente ibrido in fiala RSB o in cartuccia FIS SB, per collegamenti di ferri di ripresa e per

ancoraggi strutturali pesanti con carichi sismici C1 e C2 resistenti ad elevate temperature di esercizio.

Sistema chimico ibrido Superbond FSB

Applicazioni

Ancorante chimico in fiala e in cartuccia

da utilizzare con:

· Barra filettata RG M in acciaio zincato

(classe 5.8 e 8.8), inossidabile (classe

A4-70) e altamente resistente alla

corrosione (classe C-70)

· Barra filettata FIS A o G in acciaio zincato

(classe 5.8 e 8.8) e FIS A o GX in acciaio

inossidabile (classe A4-70)

· Bussola filettata internamente RG MI

in acciaio zincato (vite classe 8.8) e

inossidabile (vite classe A4-70)

· Barre di armatura

· Barre filettate / barre di armatura FRA

Per il fissaggio di:

· Carpenteriemetallichepesanti

· Installazionidisilos

· Altescaffalature

· Barriereantirumore

· Balaustre

· Scale

· Ripresedigetto(soloFISSB)

Con la fiala il sistema è perfetto per:

· Installazioniasoffitto

· Foripienid’acqua

· Foricarotati

Adeguamento sismico.

Vantaggi

· Superbond sfrutta la tecnologia

brevettata ai silani sia nelle cartucce

shuttle FIS SB sia nelle fiale monodose

RSB, entrambe certificate per

azioni sismiche e in calcestruzzo

fessurato e non fessurato.

· La resina a iniezione FIS SB e la resina

in fiala RSB applicate alla stessa

profondità di ancoraggio hanno le

stesse prestazioni. Questo consente

all’installatore di scegliere la soluzione

più adatta con la massima flessibilità.

· Con FIS SB le profondità di ancoraggio

possono variare da 4x ds fino a 20x

ds. Questo consente di regolare la

profondità del foro al carico applicato

e usare la resina senza spreco.

Materiali

Certificato per ancoraggi in:

· Calcestruzzo da C20/25 a C50/60,

fessurato e non fessurato e per azioni

sismiche (categoria di prestazione

sismica C1 e C2).

Certificato per connessioni di barre di

armatura post-installate in:

· CalcestruzzodaC12/15aC50/60,

fessurato e non fessurato.

Idoneo anche per:

· Pietranaturaleconstrutturacompatta.

· Legnolamellare.

Costruzioni in acciaio.

· Le temperature in esercizio (fino a +150

°C) consentono impieghi un tempo

permessi solo agli ancoranti meccanici.

· Con le fiale RSB, Superbond è

anche certificato per installazioni

a temperature fino a -30 °C.

· FIS SB, è certificato per applicazioni

sismiche (categoria di prestazione

sismica europea C1 e C2 e per zona

di progettazione sismica statunitense

da A a F). RSB è certificato per

applicazioni sismiche (categoria di

prestazione sismica europea C1), in

fori pieni d’acqua e in fori carotati.

· Si possono inserire 2 fiale RSB MINI

per raddoppiare la profondità di

inserimento e incrementare i carichi.

Funzionamento

· La barra filettata FIS A/G/GX può essere

installata solo con la resina in cartuccia

FIS SB, mentre la barra filettata RG M, con

l’estremità tagliata inclinata a 45°, può

essere installata con la resina in cartuccia

FIS SB oppure con la resina in fiala RSB.

· Resina e induritore sono in due

contenitori separati e non sono miscelati

o attivati finché non avviene l’estrusione

attraverso il miscelatore (resina in

cartuccia FIS SB) o la distruzione della

fiala RSB durante la procedura di

installazione.

· Installaremanualmentelebarrefilettate

FIS A/G/GX, le barre da armatura, o le

bussole filettate internamente RG MI

ruotandole leggermente fino a quando

non raggiungono la base del foro.

· Perottenereimassimicarichiataglio

in categoria di prestazione sismica C2

riempire lo spazio anulare tra la barra

filettata e il foro dell’oggetto da fissare

con la resina FIS SB. Per un riempimento

ottimale utilizzare l’opportuna rondella di

riempimento FFD.

Certificazioni

ETA-12/0258 per calcestruzzo

fessurato.

ETA-13/0651 per riprese di getto.

ETA-13/0651 calcestruzzo

sottoposto a carico ciclico.

CE

Vedere il Rapporto di

Valutazione ICC-ES

su www.ic-es.org

Agenzia di ispezione:

ESR-2948

IEA (AA-707)

Sismico C1

Sismico C2

49
