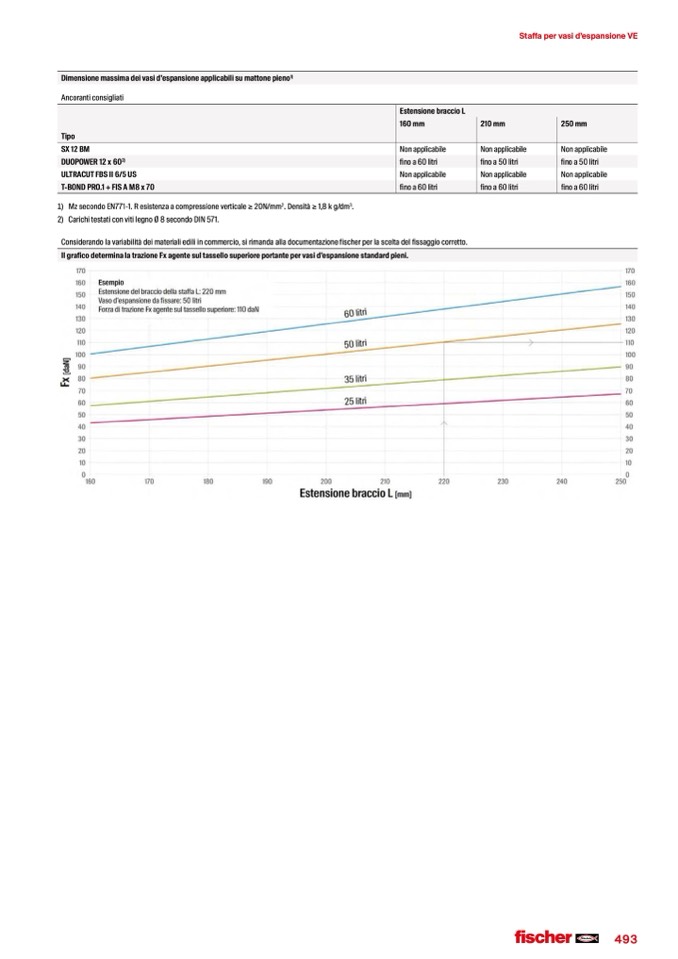

Staffa per vasi d’espansione VE

Dimensione massima dei vasi d’espansione applicabili su mattone pieno

1)

Ancoranti consigliati

Estensione braccio L

160 mm

210 mm

250 mm

Tipo

SX 12 BM

ULTRACUT FBS II 6/5 US

1) MzsecondoEN771-1.Resistenzaacompressioneverticale≥20N/mm

2

.Densità≥1,8kg/dm

3

.

2) CarichitestaticonvitilegnoØ8secondoDIN571.

Non applicabile

Non applicabile

Non applicabile

Non applicabile

Non applicabile

Non applicabile

DUOPOWER 12 x 60

2)

fino a 60 litri

fino a 50 litri

fino a 50 litri

T-BONDPRO.1+FISAM8x70

fino a 60 litri

fino a 60 litri

fino a 60 litri

Considerando la variabilità dei materiali edili in commercio, si rimanda alla documentazione fischer per la scelta del fissaggio corretto.

Il grafico determina la trazione Fx agente sul tassello superiore portante per vasi d’espansione standard pieni.
