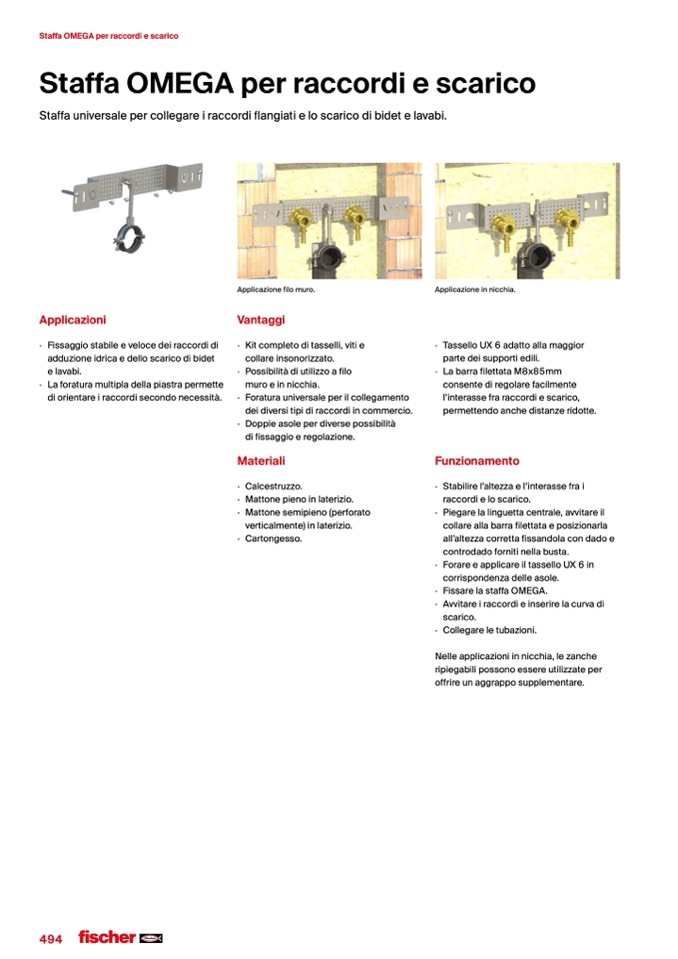

Staffa OMEGA per raccordi e scarico

Staffa OMEGA per raccordi e scarico

Staffa universale per collegare i raccordi flangiati e lo scarico di bidet e lavabi.

Applicazione filo muro.

Applicazioni

Vantaggi

Applicazione in nicchia.

· Tassello UX 6 adatto alla maggior

parte dei supporti edili.

· La barra filettata M8x85mm

consente di regolare facilmente

l’interasse fra raccordi e scarico,

permettendo anche distanze ridotte.

Funzionamento

· Stabilire l’altezza e l’interasse fra i

raccordi e lo scarico.

· Piegare la linguetta centrale, avvitare il

collare alla barra filettata e posizionarla

all’altezza corretta fissandola con dado e

controdado forniti nella busta.

· ForareeapplicareiltasselloUX6in

corrispondenza delle asole.

· FissarelastaffaOMEGA.

· Avvitareiraccordieinserirelacurvadi

scarico.

· Collegareletubazioni.

Nelle applicazioni in nicchia, le zanche

ripiegabili possono essere utilizzate per

offrire un aggrappo supplementare.

· Fissaggio stabile e veloce dei raccordi di

adduzione idrica e dello scarico di bidet

e lavabi.

· La foratura multipla della piastra permette

di orientare i raccordi secondo necessità.

· Kit completo di tasselli, viti e

collare insonorizzato.

· Possibilità di utilizzo a filo

muro e in nicchia.

· Foratura universale per il collegamento

dei diversi tipi di raccordi in commercio.

· Doppieasoleperdiversepossibilità

di fissaggio e regolazione.

Materiali

· Calcestruzzo.

· Mattone pieno in laterizio.

· Mattone semipieno (perforato

verticalmente) in laterizio.

· Cartongesso.

494
