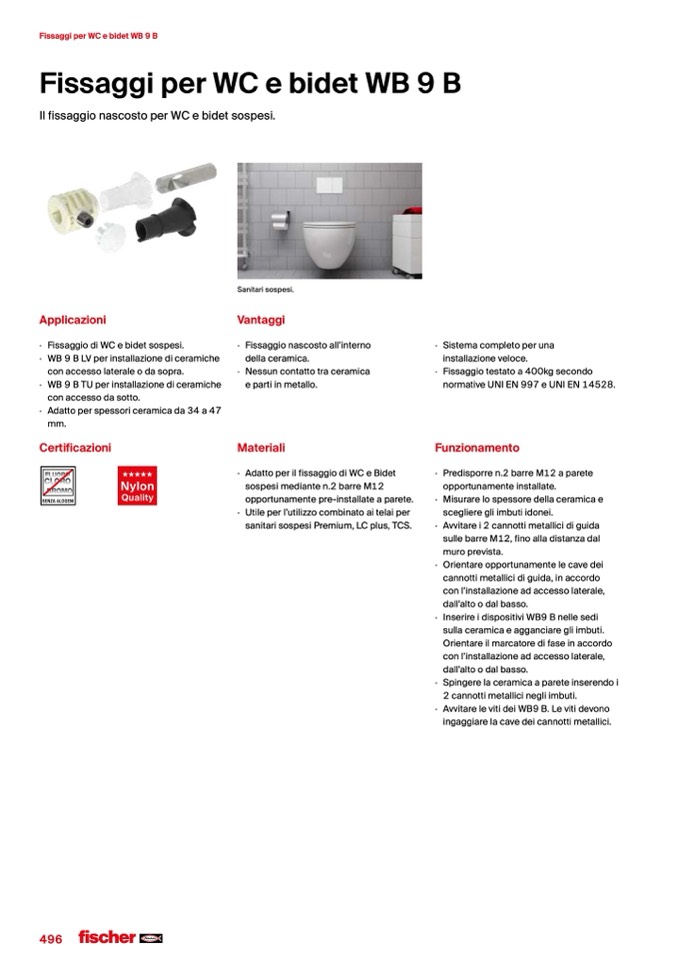

Fissaggi per WC e bidet WB 9 B

Fissaggi per WC e bidet WB 9 B

Il fissaggio nascosto per WC e bidet sospesi.

Applicazioni

· Fissaggio di WC e bidet sospesi.

· WB 9 B LV per installazione di ceramiche

con accesso laterale o da sopra.

· WB 9 B TU per installazione di ceramiche

con accesso da sotto.

· Adattoperspessoriceramicada34a47

mm.

Certificazioni

Sanitari sospesi.

Vantaggi

· Fissaggionascostoall’interno

della ceramica.

· Nessuncontattotraceramica

e parti in metallo.

· Sistema completo per una

installazione veloce.

· Fissaggio testato a 400kg secondo

normative UNI EN 997 e UNI EN 14528.

Materiali

Funzionamento

SENZA ALOGENI

496

· Adatto per il fissaggio di WC e Bidet

sospesi mediante n.2 barre M12

opportunamente pre-installate a parete.

· Utile per l’utilizzo combinato ai telai per

sanitari sospesi Premium, LC plus, TCS.

· Predisporre n.2 barre M12 a parete

opportunamente installate.

· Misurare lo spessore della ceramica e

scegliere gli imbuti idonei.

· Avvitare i 2 cannotti metallici di guida

sulle barre M12, fino alla distanza dal

muro prevista.

· Orientareopportunamentelecavedei

cannotti metallici di guida, in accordo

con l’installazione ad accesso laterale,

dall’alto o dal basso.

· InserireidispositiviWB9Bnellesedi

sulla ceramica e agganciare gli imbuti.

Orientare il marcatore di fase in accordo

con l’installazione ad accesso laterale,

dall’alto o dal basso.

· Spingerelaceramicaapareteinserendoi

2 cannotti metallici negli imbuti.

· AvvitarelevitideiWB9B.Levitidevono

ingaggiare la cave dei cannotti metallici.
