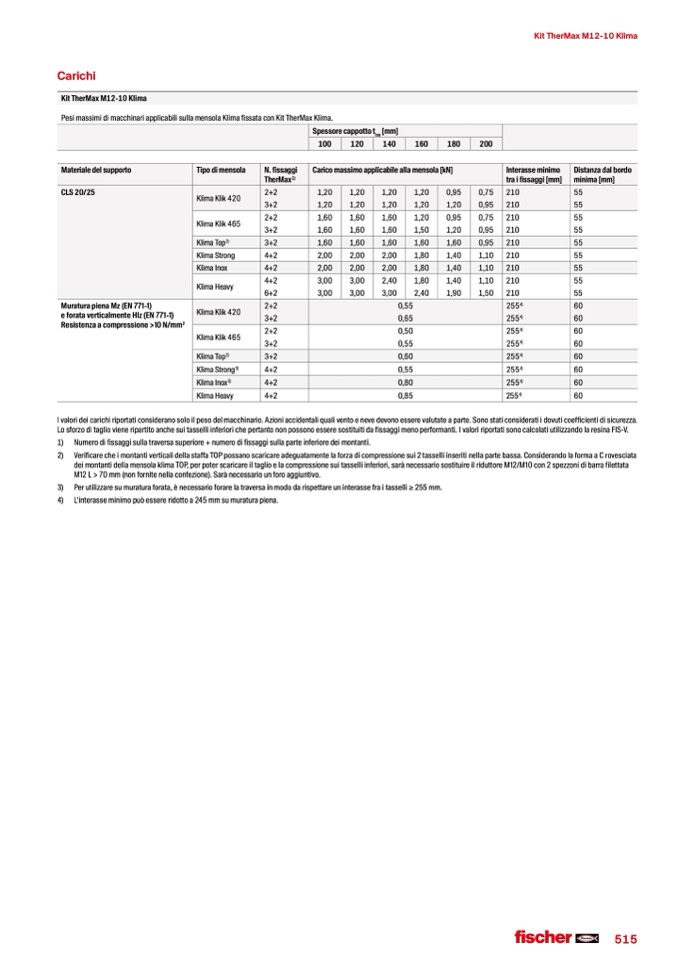

Carichi

Kit TherMax M12-10 Klima

Kit TherMax M12-10 Klima

Pesi massimi di macchinari applicabili sulla mensola Klima fissata con Kit TherMax Klima.

Spessore cappotto t

iso

[mm]

100

120

140

160

180

200

Materiale del supporto

CLS 20/25

Tipo di mensola

Klima Klik 420

N. fissaggi

TherMax

1)

3+2

Carico massimo applicabile alla mensola [kN]

Interasse minimo

tra i fissaggi [mm]

Distanza dal bordo

minima [mm]

2+2

1,20

1,20

1,20

1,20

1,20

1,20

1,20

1,20

0,95

1,20

0,75

0,95

210

210

55

55

Klima Klik 465

2+2

3+2

1,60

1,60

2,00

3,00

3,00

1,60

1,60

2,00

3,00

3,00

1,60

1,60

2,00

2,40

3,00

1,20

1,50

1,80

1,80

2,40

0,95

1,20

1,40

1,40

1,90

0,75

0,95

1,10

1,10

1,50

210

55

210

55

210

55

210

55

210

55

255

4)

60

255

4)

60

255

4)

60

255

4)

60

Klima Top

2)

3+2

1,60

1,60

1,60

1,60

1,60

0,95

210

55

Klima Strong

4+2

Klima Inox

4+2

2,00

2,00

2,00

1,80

1,40

1,10

210

55

Klima Klik 420

2+2

0,55

255

4)

60

3+2

0,65

255

4)

60

Muratura piena Mz (EN 771-1)

e forata verticalmente Hlz (EN 771-1)

Resistenza a compressione >10 N/mm

2

Klima Heavy

Klima Klik 465

4+2

6+2

2+2

3+2

0,50

0,55

0,55

0,85

Klima Top

2)

3+2

0,60

255

4)

60

Klima Strong

3)

4+2

Klima Heavy

4+2

Klima Inox

3)

4+2

0,80

255

4)

60

I valori dei carichi riportati considerano solo il peso del macchinario. Azioni accidentali quali vento e neve devono essere valutate a parte. Sono stati considerati i dovuti coefficienti di sicurezza.

Lo sforzo di taglio viene ripartito anche sui tasselli inferiori che pertanto non possono essere sostituiti da fissaggi meno performanti. I valori riportati sono calcolati utilizzando la resina FIS-V.

1)

Numero di fissaggi sulla traversa superiore + numero di fissaggi sulla parte inferiore dei montanti.

2)

Verificare che i montanti verticali della staffa TOP possano scaricare adeguatamente la forza di compressione sui 2 tasselli inseriti nella parte bassa. Considerando la forma a C rovesciata

dei montanti della mensola klima TOP, per poter scaricare il taglio e la compressione sui tasselli inferiori, sarà necessario sostituire il riduttore M12/M10 con 2 spezzoni di barra filettata

M12 L > 70 mm (non fornite nella confezione). Sarà necessario un foro aggiuntivo.

3)

Per utilizzare su muratura forata, è necessario forare la traversa in modo da rispettare un interasse fra i tasselli ≥ 255 mm.

4)

L‘interasse minimo può essere ridotto a 245 mm su muratura piena.
