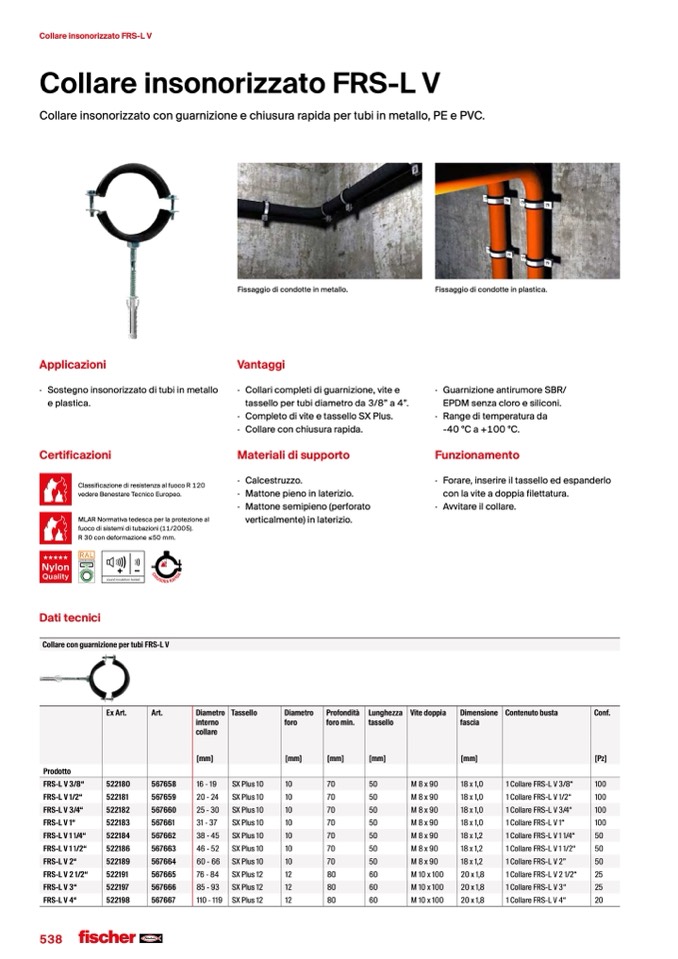

Collare insonorizzato FRS-L V
Collare insonorizzato FRS-L V
Collare insonorizzato con guarnizione e chiusura rapida per tubi in metallo, PE e PVC.
Applicazioni
· Sostegnoinsonorizzatoditubiinmetallo
e plastica.
Certificazioni
Classificazione di resistenza al fuoco R 120
vedere Benestare Tecnico Europeo.
MLAR Normativa tedesca per la protezione al
fuoco di sistemi di tubazioni (11/2005).
R 30 con deformazione ≤50 mm.
Dati tecnici
Collare con guarnizione per tubi FRS-L V
Prodotto
FRS-LV1/2“
522181
567659
FRS-LV1“
522183
567661
FRS-LV11/2“
522186
567663
FRS-LV21/2“
522191
567665
FRS-LV4“
522198
567667
Fissaggio di condotte in metallo.
Vantaggi
· Collari completi di guarnizione, vite e
tassello per tubi diametro da 3/8” a 4”.
· Completo di vite e tassello SX Plus.
· Collare con chiusura rapida.
Materiali di supporto
· Calcestruzzo.
· Mattone pieno in laterizio.
· Mattone semipieno (perforato
verticalmente) in laterizio.
Fissaggio di condotte in plastica.
· Guarnizione antirumore SBR/
EPDM senza cloro e siliconi.
· Range di temperatura da
-40 °C a +100 °C.
Funzionamento
·
·
Forare, inserire il tassello ed espanderlo
con la vite a doppia filettatura.
Avvitare il collare.
Ex Art.
Art.
Diametro
interno
collare
Tassello
Diametro
foro
Profondità
foro min.
Lunghezza
tassello
Vite doppia
Dimensione
fascia
Contenuto busta
Conf.
[mm]
[mm]
[mm]
[mm]
[mm]
[Pz]
FRS-L V 3/8“
522180
567658
16-19
SX Plus 10
10
70
50
M8x90
18x1,0
1 Collare FRS-L V 3/8“
100
20-24
SXPlus10
10
70
50
M8x90
31-37
SXPlus10
10
70
50
M8x90
46-52
SXPlus10
10
70
50
M8x90
76-84
SXPlus12
12
80
60
M10x100
20x1,8
1CollareFRS-LV21/2“
25
110-119
SXPlus12
12
80
60
M10x100
20x1,8
1CollareFRS-LV4“
20
18x1,0
1CollareFRS-LV1/2“
100
18x1,0
1CollareFRS-LV1“
100
18x1,2
1CollareFRS-LV11/2“
50
FRS-L V 3/4“
522182
567660
25-30
SX Plus 10
10
70
50
M8x90
18x1,0
1 Collare FRS-L V 3/4“
100
FRS-L V 1 1/4“
522184
567662
38-45
SX Plus 10
10
70
50
M8x90
18x1,2
1 Collare FRS-L V 1 1/4“
50
FRS-L V 2“
522189
567664
60-66
SX Plus 10
10
70
50
M8x90
18x1,2
1 Collare FRS-L V 2”
50
FRS-L V 3“
522197
567666
85-93
SX Plus 12
12
80
60
M10x100
20x1,8
1 Collare FRS-L V 3“
25
