Fissaggio per ponteggi GS

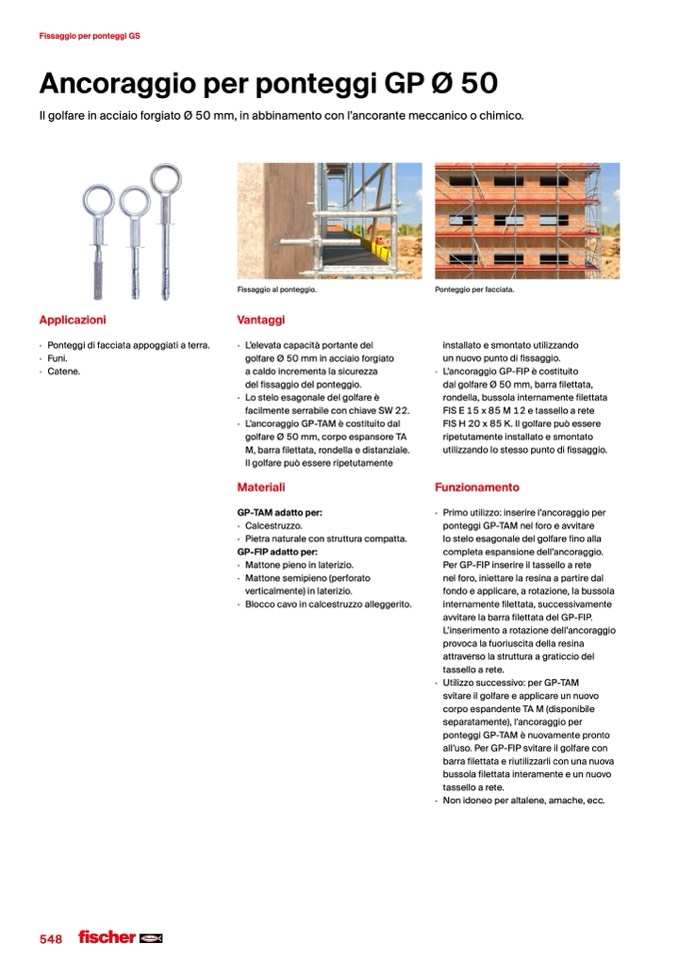

Ancoraggio per ponteggi GP Ø 50

Il golfare in acciaio forgiato Ø 50 mm, in abbinamento con l’ancorante meccanico o chimico.

Fissaggio al ponteggio.

Applicazioni

Vantaggi

Ponteggio per facciata.

installato e smontato utilizzando

un nuovo punto di fissaggio.

· L’ancoraggio GP-FIP è costituito

dal golfare Ø 50 mm, barra filettata,

rondella, bussola internamente filettata

FIS E 15 x 85 M 12 e tassello a rete

FIS H 20 x 85 K. Il golfare può essere

ripetutamente installato e smontato

utilizzando lo stesso punto di fissaggio.

Funzionamento

· Primo utilizzo: inserire l’ancoraggio per

ponteggiGP-TAMnelforoeavvitare

losteloesagonaledelgolfarefinoalla

completa espansione dell’ancoraggio.

Per GP-FIP inserire il tassello a rete

nel foro, iniettare la resina a partire dal

fondo e applicare, a rotazione, la bussola

internamente filettata, successivamente

avvitare la barra filettata del GP-FIP.

L’inserimento a rotazione dell’ancoraggio

provoca la fuoriuscita della resina

attraverso la struttura a graticcio del

tassello a rete.

· Utilizzosuccessivo:perGP-TAM

svitare il golfare e applicare un nuovo

corpo espandente TA M (disponibile

separatamente), l’ancoraggio per

ponteggi GP-TAM è nuovamente pronto

all’uso. Per GP-FIP svitare il golfare con

barra filettata e riutilizzarli con una nuova

bussola filettata interamente e un nuovo

tassello a rete.

· Nonidoneoperaltalene,amache,ecc.

· Ponteggidifacciataappoggiatiaterra.

· Funi.

· Catene.

· L’elevata capacità portante del

golfare Ø 50 mm in acciaio forgiato

a caldo incrementa la sicurezza

del fissaggio del ponteggio.

· Lo stelo esagonale del golfare è

facilmente serrabile con chiave SW 22.

· L’ancoraggio GP-TAM è costituito dal

golfare Ø 50 mm, corpo espansore TA

M, barra filettata, rondella e distanziale.

Il golfare può essere ripetutamente

Materiali

GP-TAM adatto per:

· Calcestruzzo.

· Pietranaturaleconstrutturacompatta.

GP-FIP adatto per:

· Mattone pieno in laterizio.

· Mattone semipieno (perforato

verticalmente) in laterizio.

· Blocco cavo in calcestruzzo alleggerito.

548
