Carichi

Fissaggio a percussione FIF-CN II

FIF-CN II

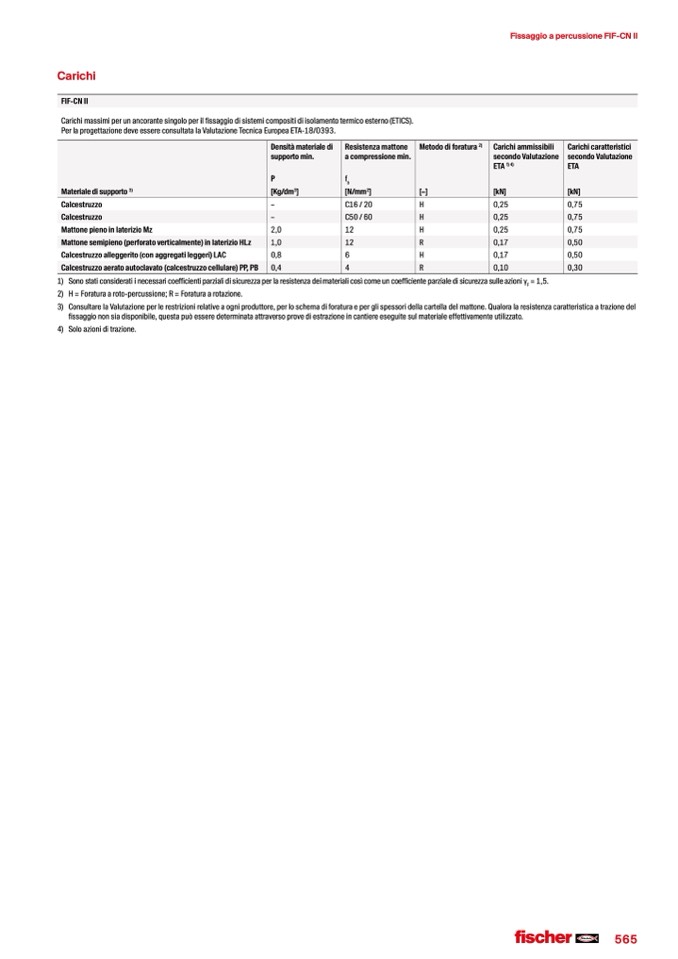

Carichi massimi per un ancorante singolo per il fissaggio di sistemi compositi di isolamento termico esterno (ETICS).

Per la progettazione deve essere consultata la Valutazione Tecnica Europea ETA-18/0393.

Densità materiale di

supporto min.

Resistenza mattone

a compressione min.

Metodo di foratura

2)

Carichi ammissibili

secondo Valutazione

ETA

1) 4)

Carichi caratteristici

secondo Valutazione

ETA

P

f

b

Materiale di supporto

3)

[Kg/dm

3

]

[N/mm

2

]

[–]

[kN]

[kN]

Calcestruzzo

Mattone pieno in laterizio Mz

Calcestruzzo alleggerito (con aggregati leggeri) LAC

–

C16 / 20

H

2,0

12

H

0,8

6

H

0,25

0,75

0,25

0,75

0,17

0,50

Calcestruzzo

–

C50 / 60

H

0,25

0,75

Mattone semipieno (perforato verticalmente) in laterizio HLz

1,0

12

R

0,17

0,50

Calcestruzzoaeratoautoclavato(calcestruzzocellulare)PP,PB

0,4

4

R

0,10

0,30

1) Sono stati considerati i necessari coefficienti parziali di sicurezza per la resistenza dei materiali così come un coefficiente parziale di sicurezza sulle azioni γ

F

= 1,5.

2) H=Foraturaaroto-percussione;R=Foraturaarotazione.

3) ConsultarelaValutazioneperlerestrizionirelativeaogniproduttore,perloschemadiforaturaeperglispessoridellacartelladelmattone.Qualoralaresistenzacaratteristicaatrazionedel

fissaggio non sia disponibile, questa può essere determinata attraverso prove di estrazione in cantiere eseguite sul materiale effettivamente utilizzato.

4) Soloazioniditrazione.

565
