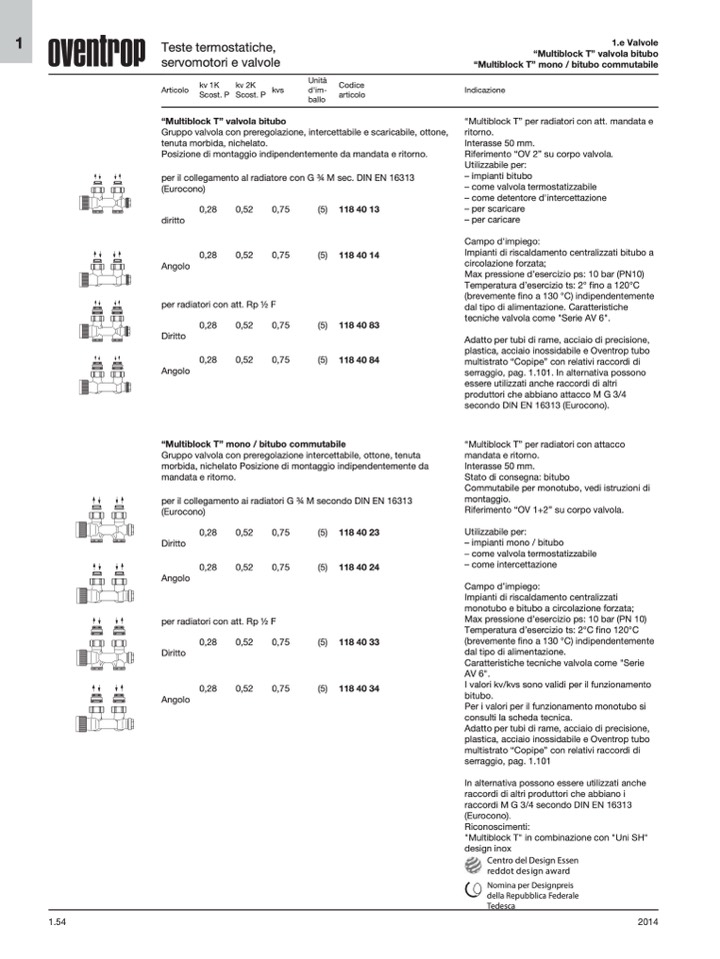

Teste termostatiche,
servomotori e valvole
kv 1K
kv 2K
Articolo
Scost. P Scost. P
kvs
“Multiblock T” valvola bitubo
Gruppo valvola con preregolazione, intercettabile e scaricabile, ottone,
tenuta morbida, nichelato.
Posizione di montaggio indipendentemente da mandata e ritorno.
per il collegamento al radiatore con G 3⁄4 M sec. DIN EN 16313
(Eurocono)
1.e Valvole
“Multiblock T” valvola bitubo
“Multiblock T” mono / bitubo commutabile
Indicazione
“Multiblock T” per radiatori con att. mandata e
ritorno.
Interasse 50 mm.
Riferimento “OV 2” su corpo valvola.
Utilizzabile per:
– impianti bitubo
– come valvola termostatizzabile
– come detentore d'intercettazione
– per scaricare
– per caricare
Campo d'impiego:
Impianti di riscaldamento centralizzati bitubo a
circolazione forzata;
Max pressione d’esercizio ps: 10 bar (PN10)
Temperatura d’esercizio ts: 2° fino a 120°C
(brevemente fino a 130 °C) indipendentemente
dal tipo di alimentazione. Caratteristiche
tecniche valvola come "Serie AV 6".
Adatto per tubi di rame, acciaio di precisione,
plastica, acciaio inossidabile e Oventrop tubo
multistrato “Copipe” con relativi raccordi di
serraggio, pag. 1.101. In alternativa possono
essere utilizzati anche raccordi di altri
produttori che abbiano attacco M G 3/4
secondo DIN EN 16313 (Eurocono).
“Multiblock T” per radiatori con attacco
mandata e ritorno.
Interasse 50 mm.
Stato di consegna: bitubo
Commutabile per monotubo, vedi istruzioni di
montaggio.
Riferimento “OV 1+2” su corpo valvola.
Utilizzabile per:
– impianti mono / bitubo
– come valvola termostatizzabile
– come intercettazione
Campo d’impiego:
Impianti di riscaldamento centralizzati
monotubo e bitubo a circolazione forzata;
Max pressione d’esercizio ps: 10 bar (PN 10)
Temperatura d’esercizio ts: 2°C fino 120°C
(brevemente fino a 130 °C) indipendentemente
dal tipo di alimentazione.
Caratteristiche tecniche valvola come "Serie
AV 6".
I valori kv/kvs sono validi per il funzionamento
bitubo.
Per i valori per il funzionamento monotubo si
consulti la scheda tecnica.
Adatto per tubi di rame, acciaio di precisione,
plastica, acciaio inossidabile e Oventrop tubo
multistrato “Copipe” con relativi raccordi di
serraggio, pag. 1.101
In alternativa possono essere utilizzati anche
raccordi di altri produttori che abbiano i
raccordi M G 3/4 secondo DIN EN 16313
(Eurocono).
Riconoscimenti:
"Multiblock T" in combinazione con "Uni SH"
design inox
Centro del Design Essen
reddot design award
Nomina per Designpreis
della Repubblica Federale
Tedesca
1.54
2014
0,28
0,52
0,75
diritto
0,28
0,52
0,75
Angolo
per radiatori con att. Rp 1⁄2 F
0,28
0,52
0,75
(5) 118 40 13
(5) 118 40 14
(5) 118 40 83
(5) 118 40 84
Diritto
Angolo
0,28
0,52
0,75
“Multiblock T” mono / bitubo commutabile
Gruppo valvola con preregolazione intercettabile, ottone, tenuta
morbida, nichelato Posizione di montaggio indipendentemente da
mandata e ritorno.
per il collegamento ai radiatori G 3⁄4 M secondo DIN EN 16313
(Eurocono)
0,28
0,52
0,75
Diritto
0,28
0,52
0,75
Angolo
per radiatori con att. Rp 1⁄2 F
0,28
0,52
0,75
(5)
(5)
(5)
(5)
118 40 23
118 40 24
118 40 33
118 40 34
Diritto
Angolo
0,28
0,52
0,75
Unità
Codice
d'im-
articolo
ballo
