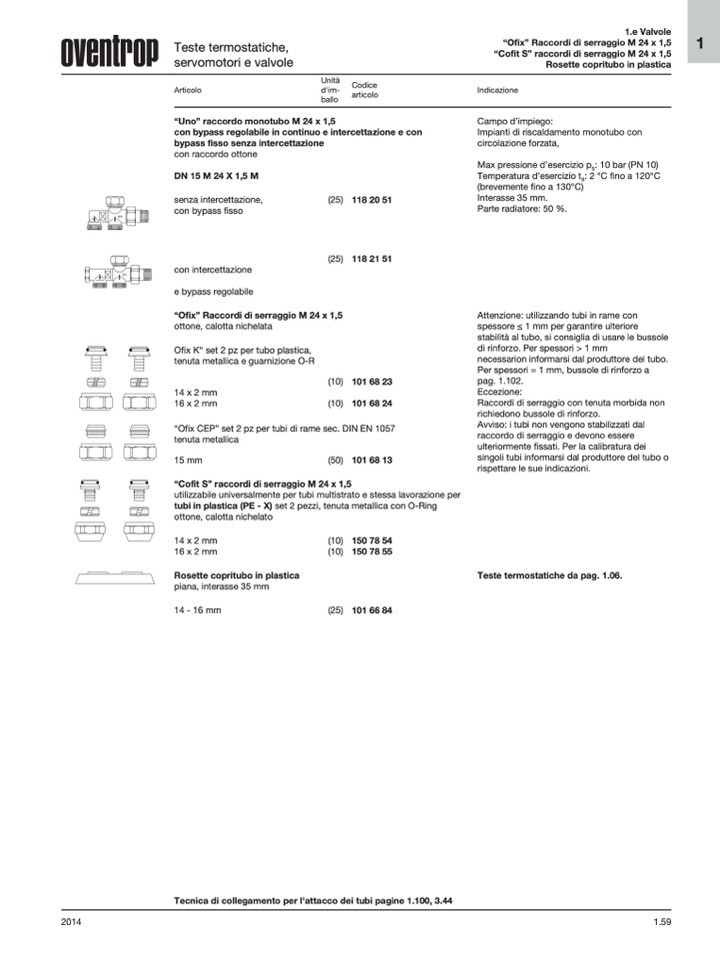

2014
1.59
OV1
OV1
(25) 118 21 51
Teste termostatiche,
servomotori e valvole
Articolo
“Uno” raccordo monotubo M 24 x 1,5
con bypass regolabile in continuo e intercettazione e con
bypass fisso senza intercettazione
con raccordo ottone
1.e Valvole
“Ofix” Raccordi di serraggio M 24 x 1,5
“Cofit S” raccordi di serraggio M 24 x 1,5
Rosette copritubo in plastica
Indicazione
Campo d’impiego:
Impianti di riscaldamento monotubo con
circolazione forzata,
Max pressione d’esercizio p
s
: 10 bar (PN 10)
Temperatura d’esercizio t
s
: 2 °C fino a 120°C
(brevemente fino a 130°C)
Interasse 35 mm.
Parte radiatore: 50 %.
Attenzione: utilizzando tubi in rame con
spessore ≤ 1 mm per garantire ulteriore
stabilità al tubo, si consiglia di usare le bussole
di rinforzo. Per spessori > 1 mm
necessarion informarsi dal produttore del tubo.
Per spessori = 1 mm, bussole di rinforzo a
pag. 1.102.
Eccezione:
Raccordi di serraggio con tenuta morbida non
richiedono bussole di rinforzo.
Avviso: i tubi non vengono stabilizzati dal
raccordo di serraggio e devono essere
ulteriormente fissati. Per la calibratura dei
singoli tubi informarsi dal produttore del tubo o
rispettare le sue indicazioni.
Teste termostatiche da pag. 1.06.
1
DN 15 M 24 X 1,5 M
senza intercettazione,
(25)
con bypass fisso
118 20 51
con intercettazione
e bypass regolabile
“Ofix” Raccordi di serraggio M 24 x 1,5
ottone, calotta nichelata
Ofix K“ set 2 pz per tubo plastica,
tenuta metallica e guarnizione O-R
14 x 2 mm
16 x 2 mm
(10) 101 68 23
(10) 101 68 24
“Ofix CEP” set 2 pz per tubi di rame sec. DIN EN 1057
tenuta metallica
15 mm
(50) 101 68 13
“Cofit S” raccordi di serraggio M 24 x 1,5
utilizzabile universalmente per tubi multistrato e stessa lavorazione per
tubi in plastica (PE - X) set 2 pezzi, tenuta metallica con O-Ring
ottone, calotta nichelato
14 x 2 mm
16 x 2 mm
Rosette copritubo in plastica
piana, interasse 35 mm
14 - 16 mm
(10) 150 78 54
(10) 150 78 55
(25) 101 66 84
Tecnica di collegamento per l'attacco dei tubi pagine 1.100, 3.44
Unità
Codice
d'im-
articolo
ballo
