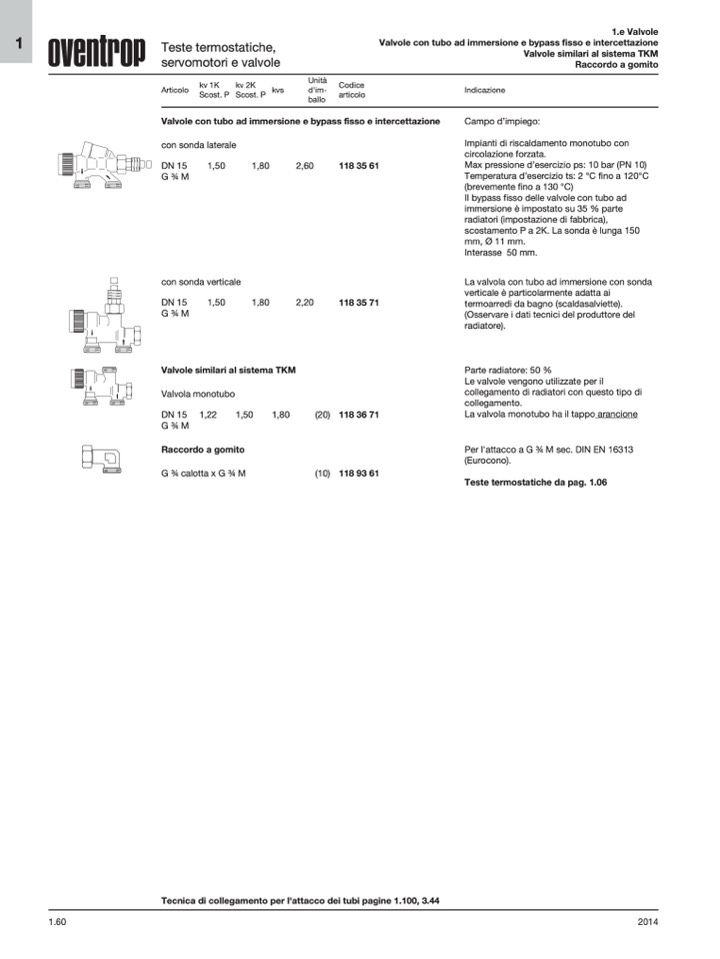

Teste termostatiche,
servomotori e valvole
kv 1K
kv 2K
Articolo
Scost. P Scost. P
kvs
1.e Valvole
Valvole con tubo ad immersione e bypass fisso e intercettazione
Valvole similari al sistema TKM
Raccordo a gomito
1.60
2014
Valvole con tubo ad immersione e bypass fisso e intercettazione
con sonda laterale
DN 15
G 3⁄4 M
1,50
1,80
2,60
1,80
2,20
118 35 61
118 35 71
(20) 118 36 71
(10) 118 93 61
con sonda verticale
DN 15
1,50
G 3⁄4 M
Valvole similari al sistema TKM
Valvola monotubo
DN 15 1,22
1,50
1,80
G 3⁄4M
Raccordo a gomito
G 3⁄4 calotta x G 3⁄4 M
Tecnica di collegamento per l'attacco dei tubi pagine 1.100, 3.44
Unità
d'im-
ballo
Codice
articolo
Indicazione
Campo d’impiego:
Impianti di riscaldamento monotubo con
circolazione forzata.
Max pressione d’esercizio ps: 10 bar (PN 10)
Temperatura d’esercizio ts: 2 °C fino a 120°C
(brevemente fino a 130 °C)
Il bypass fisso delle valvole con tubo ad
immersione è impostato su 35 % parte
radiatori (impostazione di fabbrica),
scostamento P a 2K. La sonda è lunga 150
mm, Ø 11 mm.
Interasse 50 mm.
La valvola con tubo ad immersione con sonda
verticale è particolarmente adatta ai
termoarredi da bagno (scaldasalviette).
(Osservare i dati tecnici del produttore del
radiatore).
Parte radiatore: 50 %
Le valvole vengono utilizzate per il
collegamento di radiatori con questo tipo di
collegamento.
La valvola monotubo ha il tappo arancione
Per l'attacco a G 3⁄4 M sec. DIN EN 16313
(Eurocono).
Teste termostatiche da pag. 1.06
