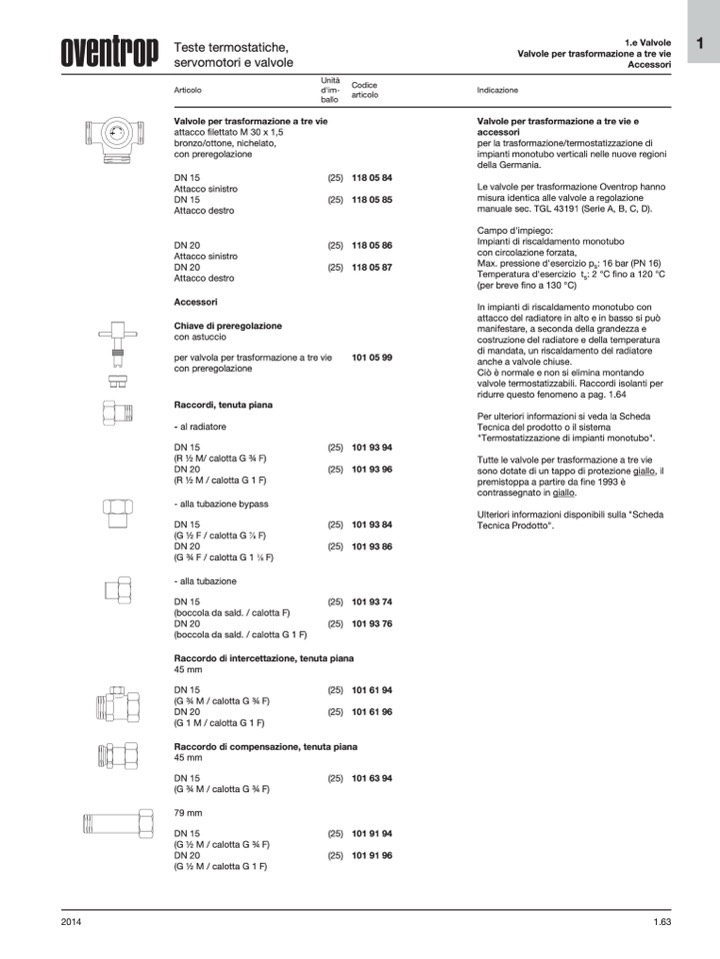

Teste termostatiche,
servomotori e valvole
Articolo
Unità
d'im-
ballo
Codice
articolo
118 05 84
118 05 85
118 05 86
118 05 87
101 05 99
1.e Valvole
Valvole per trasformazione a tre vie
Accessori
Indicazione
Valvole per trasformazione a tre vie e
accessori
per la trasformazione/termostatizzazione di
impianti monotubo verticali nelle nuove regioni
della Germania.
Le valvole per trasformazione Oventrop hanno
misura identica alle valvole a regolazione
manuale sec. TGL 43191 (Serie A, B, C, D).
Campo d'impiego:
Impianti di riscaldamento monotubo
con circolazione forzata,
Max. pressione d'esercizio p
s
: 16 bar (PN 16)
Temperatura d'esercizio t
s
: 2 °C fino a 120 °C
(per breve fino a 130 °C)
In impianti di riscaldamento monotubo con
attacco del radiatore in alto e in basso si può
manifestare, a seconda della grandezza e
costruzione del radiatore e della temperatura
di mandata, un riscaldamento del radiatore
anche a valvole chiuse.
Ciò è normale e non si elimina montando
valvole termostatizzabili. Raccordi isolanti per
ridurre questo fenomeno a pag. 1.64
Per ulteriori informazioni si veda la Scheda
Tecnica del prodotto o il sistema
"Termostatizzazione di impianti monotubo".
Tutte le valvole per trasformazione a tre vie
sono dotate di un tappo di protezione giallo, il
premistoppa a partire da fine 1993 è
contrassegnato in giallo.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
-
Valvole per trasformazione a tre vie
attacco filettato M 30 x 1,5
bronzo/ottone, nichelato,
con preregolazione
DN 15
(25)
Attacco sinistro
DN 15
(25)
Attacco destro
DN 20
(25)
Attacco sinistro
DN 20
(25)
Attacco destro
Accessori
Chiave di preregolazione
con astuccio
per valvola per trasformazione a tre vie
con preregolazione
Raccordi, tenuta piana
- al radiatore
DN 15
(R 1⁄2 M/ calotta G 3⁄4 F)
DN 20
(R 1⁄2 M / calotta G 1 F)
- alla tubazione bypass
DN 15
(G 1⁄2 F / calotta G F)
DN 20
(G 3⁄4 F / calotta G 1 F)
- alla tubazione
DN 15
(boccola da sald. / calotta F)
DN 20
(boccola da sald. / calotta G 1 F)
(25) 101 93 94
(25) 101 93 96
(25) 101 93 84
(25) 101 93 86
(25) 101 93 74
(25) 101 93 76
Raccordo di intercettazione, tenuta piana
45 mm
DN 15
(25) 101 61 94
(G 3⁄4 M / calotta G 3⁄4 F)
DN 20
(25) 101 61 96
(G 1 M / calotta G 1 F)
Raccordo di compensazione, tenuta piana
45 mm
DN 15
(G 3⁄4 M / calotta G 3⁄4 F)
79 mm
DN 15
(G 1⁄2 M / calotta G 3⁄4 F)
DN 20
(G 1⁄2 M / calotta G 1 F)
(25)
(25)
(25)
101 63 94
101 91 94
101 91 96
2014
1.63
