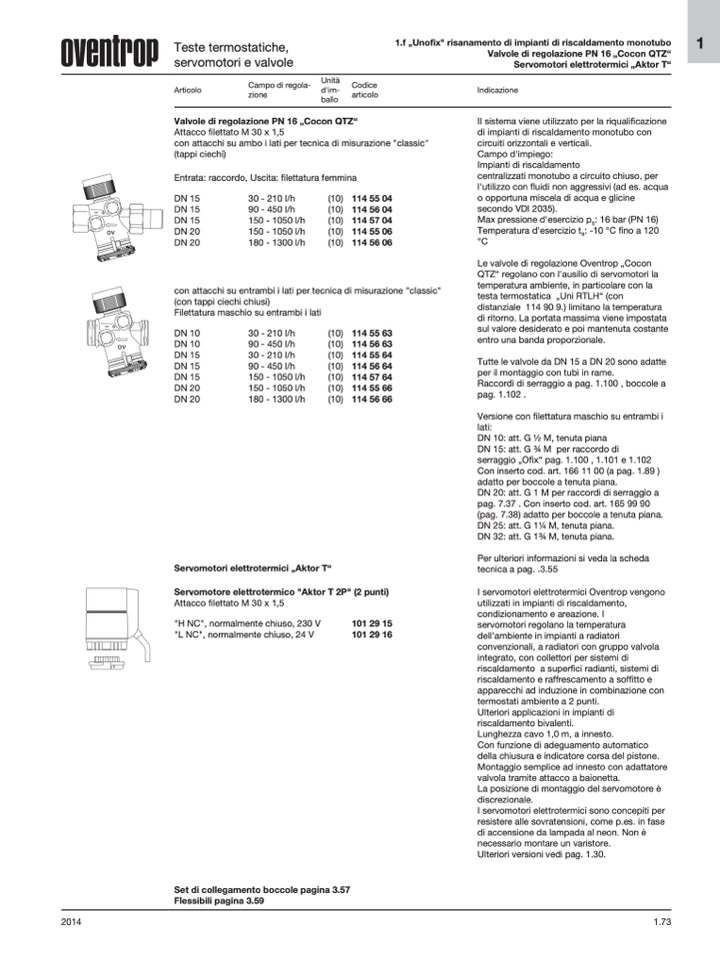

2014
1.73
Teste termostatiche,
servomotori e valvole
Campo di regola-
Articolo
zione
1.f „Unofix" risanamento di impianti di riscaldamento monotubo
Valvole di regolazione PN 16 „Cocon QTZ“
Servomotori elettrotermici „Aktor T“
Indicazione
Il sistema viene utilizzato per la riqualificazione
di impianti di riscaldamento monotubo con
circuiti orizzontali e verticali.
Campo d'impiego:
Impianti di riscaldamento
centralizzati monotubo a circuito chiuso, per
l'utilizzo con fluidi non aggressivi (ad es. acqua
o opportuna miscela di acqua e glicine
secondo VDI 2035).
Max pressione d'esercizio p
s
: 16 bar (PN 16)
Temperatura d'esercizio t
s
: -10 °C fino a 120
°C
Le valvole di regolazione Oventrop „Cocon
QTZ“ regolano con l'ausilio di servomotori la
temperatura ambiente, in particolare con la
testa termostatica „Uni RTLH“ (con
distanziale 114 90 9.) limitano la temperatura
di ritorno. La portata massima viene impostata
sul valore desiderato e poi mantenuta costante
entro una banda proporzionale.
Tutte le valvole da DN 15 a DN 20 sono adatte
per il montaggio con tubi in rame.
Raccordi di serraggio a pag. 1.100 , boccole a
pag. 1.102 .
Versione con filettatura maschio su entrambi i
lati:
DN 10: att. G 1⁄2 M, tenuta piana
DN 15: att. G 3⁄4 M per raccordo di
serraggio „Ofix“ pag. 1.100 , 1.101 e 1.102
Con inserto cod. art. 166 11 00 (a pag. 1.89 )
adatto per boccole a tenuta piana.
DN 20: att. G 1 M per raccordi di serraggio a
pag. 7.37 . Con inserto cod. art. 165 99 90
(pag. 7.38) adatto per boccole a tenuta piana.
DN 25: att. G 11⁄4 M, tenuta piana.
DN 32: att. G 13⁄4 M, tenuta piana.
Per ulteriori informazioni si veda la scheda
tecnica a pag. .3.55
I servomotori elettrotermici Oventrop vengono
utilizzati in impianti di riscaldamento,
condizionamento e areazione. I
servomotori regolano la temperatura
dell’ambiente in impianti a radiatori
convenzionali, a radiatori con gruppo valvola
integrato, con collettori per sistemi di
riscaldamento a superfici radianti, sistemi di
riscaldamento e raffrescamento a soffitto e
apparecchi ad induzione in combinazione con
termostati ambiente a 2 punti.
Ulteriori applicazioni in impianti di
riscaldamento bivalenti.
Lunghezza cavo 1,0 m, a innesto.
Con funzione di adeguamento automatico
della chiusura e indicatore corsa del pistone.
Montaggio semplice ad innesto con adattatore
valvola tramite attacco a baionetta.
La posizione di montaggio del servomotore è
discrezionale.
I servomotori elettrotermici sono concepiti per
resistere alle sovratensioni, come p.es. in fase
di accensione da lampada al neon. Non è
necessario montare un varistore.
Ulteriori versioni vedi pag. 1.30.
1
Valvole di regolazione PN 16 „Cocon QTZ“
Attacco filettato M 30 x 1,5
con attacchi su ambo i lati per tecnica di misurazione "classic"
(tappi ciechi)
Entrata: raccordo, Uscita: filettatura femmina
DN 15
DN 15
DN 15
DN 20
DN 20
30 - 210 l/h
90 - 450 l/h
150 - 1050 l/h
150 - 1050 l/h
180 - 1300 l/h
(10) 114 55 04
(10) 114 56 04
(10) 114 57 04
(10) 114 55 06
(10) 114 56 06
con attacchi su entrambi i lati per tecnica di misurazione "classic"
(con tappi ciechi chiusi)
Filettatura maschio su entrambi i lati
DN 10
DN 10
DN 15
DN 15
DN 15
DN 20
DN 20
30 - 210 l/h
(10)
90 - 450 l/h
(10)
30 - 210 l/h
(10)
90 - 450 l/h
(10)
150 - 1050 l/h
(10)
150 - 1050 l/h
(10)
180 - 1300 l/h
(10)
114 55 63
114 56 63
114 55 64
114 56 64
114 57 64
114 55 66
114 56 66
Servomotori elettrotermici „Aktor T“
Servomotore elettrotermico "Aktor T 2P" (2 punti)
Attacco filettato M 30 x 1,5
"H NC", normalmente chiuso, 230 V
"L NC", normalmente chiuso, 24 V
101 29 15
101 29 16
Set di collegamento boccole pagina 3.57
Flessibili pagina 3.59
Unità
d'im-
ballo
Codice
articolo
