certificazioni | certifications

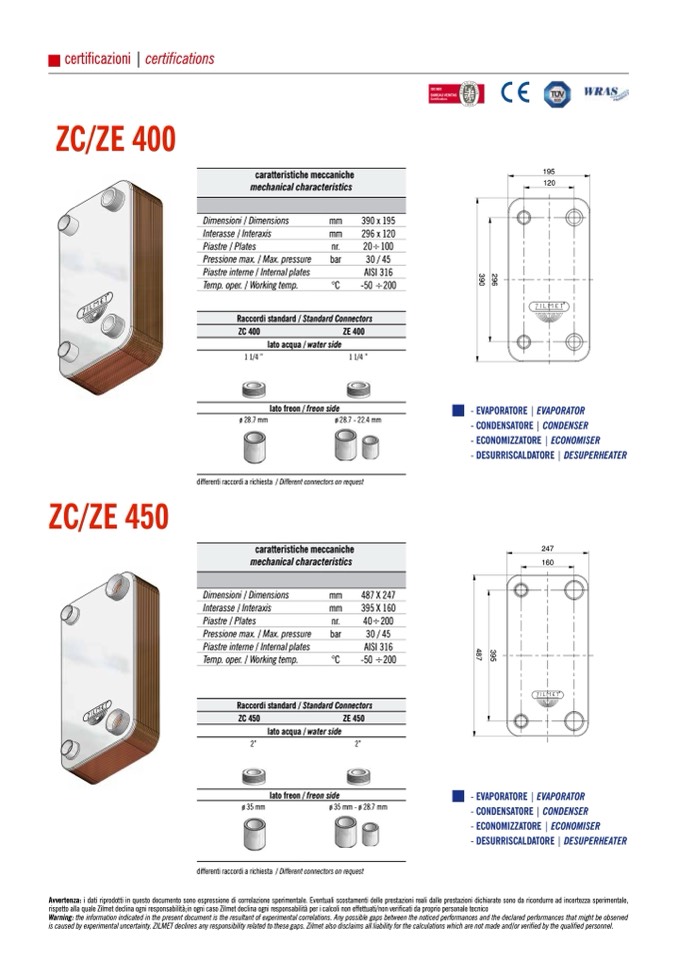

ZC/ZE 400
ZC/ZE 450
caratteristiche meccaniche
mechanical characteristics
Dimensioni / Dimensions
mm
Interasse / Interaxis
mm
Piastre / Plates
nr.
Pressione max. / Max. pressure
bar
Piastre interne / Internal plates
195
120
Temp. oper. / Working temp.
°C
Raccordi standard / Standard Connectors
ZC 400
1 1/4 ”
ø 28.7 mm
lato acqua / water side
296
390
lato freon / freon side
ø 28.7 - 22.4 mm
- EVAPORATORE | EVAPORATOR
- CONDENSATORE | CONDENSER
- ECONOMIZZATORE | ECONOmiSER
- DESURRISCALDATORE | DESuPERhEATER
247
160
differenti raccordi a richiesta / Different connectors on request
caratteristiche meccaniche
mechanical characteristics
Dimensioni / Dimensions
Interasse / Interaxis
Piastre / Plates
Pressione max. / Max. pressure
Piastre interne / Internal plates
Temp. oper. / Working temp.
mm
mm
nr.
bar
°C
487 X 247
395 X 160
40÷200
30 / 45
AISI 316
-50 ÷200
Raccordi standard / Standard Connectors
ZC 450
2”
ø 35 mm
lato acqua / water side
395
487
ZE 450
2”
lato freon / freon side
ø 35 mm - ø 28.7 mm
- EVAPORATORE | EVAPORATOR
- CONDENSATORE | CONDENSER
- ECONOMIZZATORE | ECONOmiSER
- DESURRISCALDATORE | DESuPERhEATER
differenti raccordi a richiesta / Different connectors on request
Avvertenza: i dati riprodotti in questo documento sono espressione di correlazione sperimentale. Eventuali scostamenti delle prestazioni reali dalle prestazioni dichiarate sono da ricondurre ad incertezza sperimentale,
rispetto alla quale Zilmet declina ogni responsabilità;in ogni caso Zilmet declina ogni responsabilità per i calcoli non effettuati/non verificati da proprio personale tecnico
Warning: the information indicated in the present document is the resultant of experimental correlations. Any possible gaps between the noticed performances and the declared performances that might be observed
is caused by experimental uncertainty. ZILMET declines any responsibility related to these gaps. Zilmet also disclaims all liability for the calculations which are not made and/or verified by the qualified personnel.
390 x 195
296 x 120
20÷100
30 / 45
AISI 316
-50 ÷200
ZE 400
1 1/4 ”
