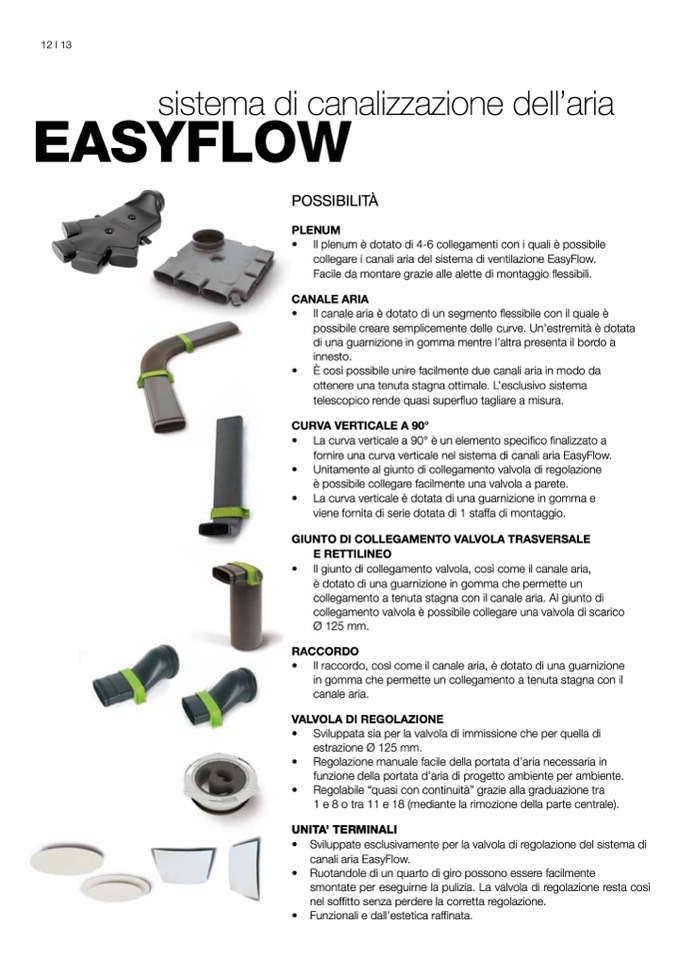

12 I 13

sistema di canalizzazione dell’aria

EASYFLOW

POSSIBILITÀ

PLENUM

• Il plenum è dotato di 4-6 collegamenti con i quali è possibile

collegare i canali aria del sistema di ventilazione EasyFlow.

Facile da montare grazie alle alette di montaggio flessibili.

CANALE ARIA

• Il canale aria è dotato di un segmento flessibile con il quale è

possibile creare semplicemente delle curve. Un’estremità è dotata

di una guarnizione in gomma mentre l’altra presenta il bordo a

innesto.

• È così possibile unire facilmente due canali aria in modo da

ottenere una tenuta stagna ottimale. L’esclusivo sistema

telescopico rende quasi superfluo tagliare a misura.

CURVA VERTICALE A 90°

• La curva verticale a 90° è un elemento specifico finalizzato a

fornire una curva verticale nel sistema di canali aria EasyFlow.

• Unitamente al giunto di collegamento valvola di regolazione

è possibile collegare facilmente una valvola a parete.

• La curva verticale è dotata di una guarnizione in gomma e

viene fornita di serie dotata di 1 staffa di montaggio.

GIUNTO DI COLLEGAMENTO VALVOLA TRASVERSALE

E RETTILINEO

• Il giunto di collegamento valvola, così come il canale aria,

è dotato di una guarnizione in gomma che permette un

collegamento a tenuta stagna con il canale aria. Al giunto di

collegamento valvola è possibile collegare una valvola di scarico

Ø 125 mm.

RACCORDO

• Il raccordo, così come il canale aria, è dotato di una guarnizione

in gomma che permette un collegamento a tenuta stagna con il

canale aria.

VALVOLA DI REGOLAZIONE

• Sviluppata sia per la valvola di immissione che per quella di

estrazione Ø 125 mm.

• Regolazione manuale facile della portata d’aria necessaria in

funzione della portata d’aria di progetto ambiente per ambiente.

• Regolabile “quasi con continuità” grazie alla graduazione tra

1 e 8 o tra 11 e 18 (mediante la rimozione della parte centrale).

UNITA’ TERMINALI

• Sviluppate esclusivamente per la valvola di regolazione del sistema di

canali aria EasyFlow.

• Ruotandole di un quarto di giro possono essere facilmente

smontate per eseguirne la pulizia. La valvola di regolazione resta così

nel soffitto senza perdere la corretta regolazione.

• Funzionali e dall’estetica raffinata.
