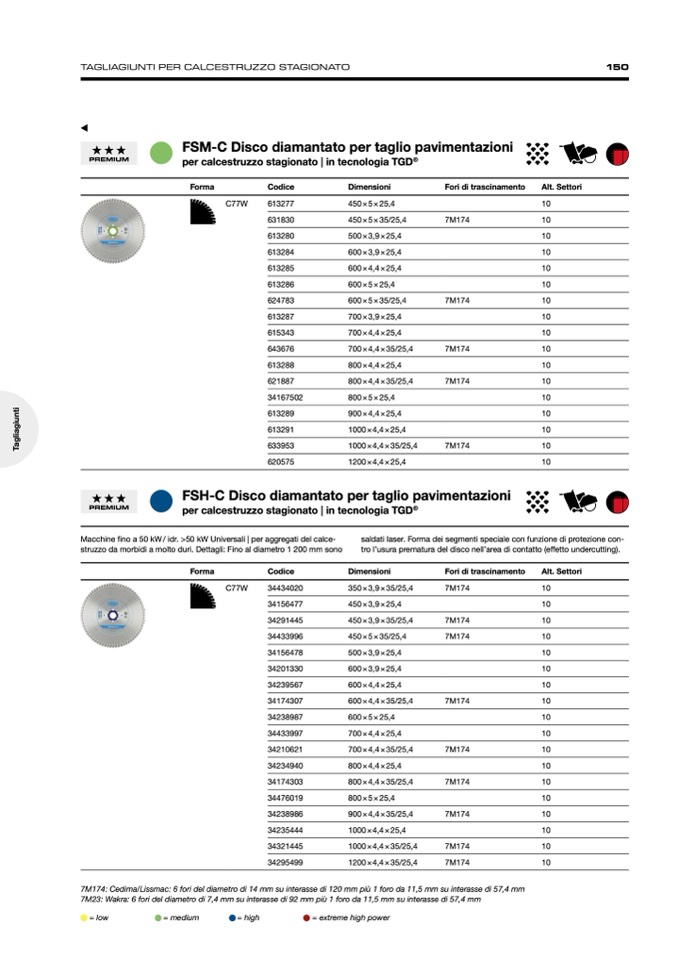

TAGLIAGIUNTI PER CALCESTRUZZO STAGIONATO
150
FSM-C Disco diamantato per taglio pavimentazioni
per calcestruzzo stagionato | in tecnologia TGD
®
Forma
Codice
C77W
613277
631830
613280
613284
613285
613286
624783
613287
615343
643676
613288
621887
34167502
613289
613291
633953
620575
Dimensioni
450×5×25,4
450 × 5 × 35/25,4
500×3,9×25,4
600×3,9×25,4
600×4,4×25,4
600×5×25,4
600 × 5 × 35/25,4
700×3,9×25,4
700×4,4×25,4
700 × 4,4 × 35/25,4
800×4,4×25,4
800 × 4,4 × 35/25,4
800×5×25,4
900×4,4×25,4
1000 × 4,4 × 25,4
1000 × 4,4 × 35/25,4
1200 × 4,4 × 25,4
Fori di trascinamento
7M174
7M174
7M174
7M174
7M174
Alt. Settori
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
FSH-C Disco diamantato per taglio pavimentazioni
per calcestruzzo stagionato | in tecnologia TGD
®
Macchine fino a 50 kW / idr. >50 kW Universali | per aggregati del calce-
struzzo da morbidi a molto duri. Dettagli: Fino al diametro 1 200 mm sono
saldati laser. Forma dei segmenti speciale con funzione di protezione con-
tro l’usura prematura del disco nell’area di contatto (effetto undercutting).
Forma
Codice
C77W
34434020
34156477
34291445
34433996
34156478
34201330
34239567
34174307
34238987
34433997
34210621
34234940
34174303
34476019
34238986
34235444
34321445
34295499
Dimensioni
350 × 3,9 × 35/25,4
450×3,9×25,4
450 × 3,9 × 35/25,4
450 × 5 × 35/25,4
500×3,9×25,4
600×3,9×25,4
600×4,4×25,4
600 × 4,4 × 35/25,4
600×5×25,4
700×4,4×25,4
700 × 4,4 × 35/25,4
800×4,4×25,4
800 × 4,4 × 35/25,4
800×5×25,4
900 × 4,4 × 35/25,4
1000 × 4,4 × 25,4
1000 × 4,4 × 35/25,4
1200 × 4,4 × 35/25,4
Fori di trascinamento
Alt. Settori
7M174
10
10
7M174
10
7M174
10
10
10
10
7M174
10
10
10
7M174
10
10
7M174
10
10
7M174
10
10
7M174
10
7M174
10
7M174: Cedima/Lissmac: 6 fori del diametro di 14 mm su interasse di 120 mm più 1 foro da 11,5 mm su interasse di 57,4 mm
7M23: Wakra: 6 fori del diametro di 7,4 mm su interasse di 92 mm più 1 foro da 11,5 mm su interasse di 57,4 mm
= low
= medium
= high
= extreme high power
