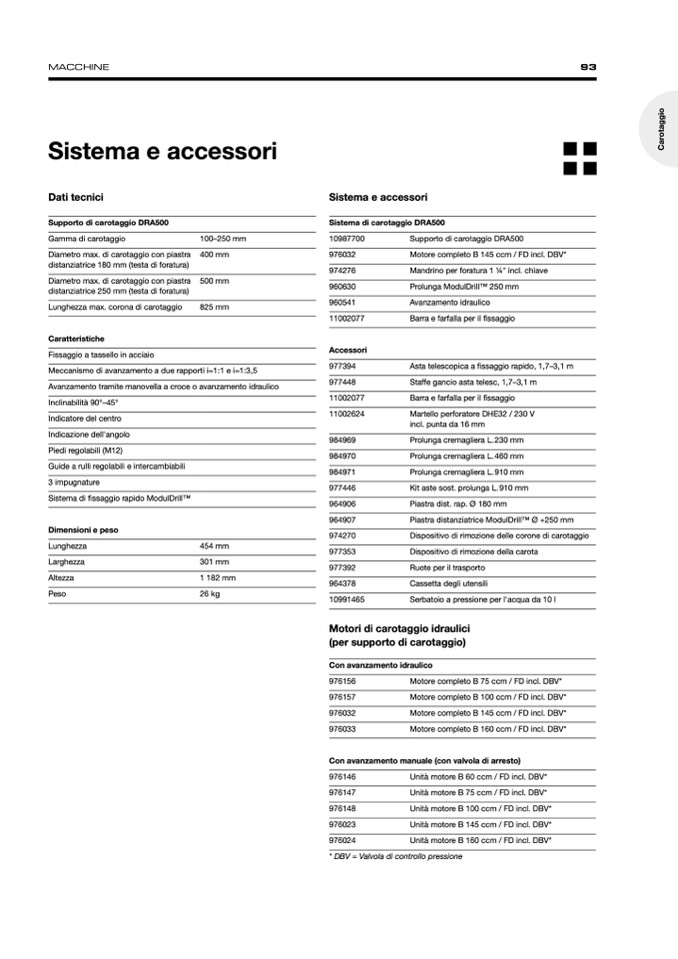

MACCHINE

93

Sistema e accessori

Dati tecnici

Sistema e accessori

Sistema di carotaggio DRA500

Supporto di carotaggio DRA500

Gamma di carotaggio

Diametro max. di carotaggio con piastra

distanziatrice 180 mm (testa di foratura)

Diametro max. di carotaggio con piastra

distanziatrice 250 mm (testa di foratura)

Lunghezza max. corona di carotaggio

Caratteristiche

Fissaggio a tassello in acciaio

100–250 mm

400 mm

500 mm

825 mm

10987700

976032

974276

960630

960541

11002077

Accessori

977394

977448

11002077

11002624

984969

984970

984971

977446

964906

964907

974270

977353

977392

964378

10991465

Supporto di carotaggio DRA500

Motore completo B 145 ccm / FD incl. DBV*

Mandrino per foratura 1 1/4" incl. chiave

Prolunga ModulDrillTM 250 mm

Avanzamento idraulico

Barra e farfalla per il fissaggio

Asta telescopica a fissaggio rapido, 1,7–3,1 m

Staffe gancio asta telesc, 1,7–3,1 m

Barra e farfalla per il fissaggio

Martello perforatore DHE32 / 230 V

incl. punta da 16 mm

Prolunga cremagliera L.230 mm

Prolunga cremagliera L.460 mm

Prolunga cremagliera L.910 mm

Kit aste sost. prolunga L.910 mm

Piastra dist. rap. Ø 180 mm

Piastra distanziatrice ModulDrillTM Ø +250 mm

Dispositivo di rimozione delle corone di carotaggio

Dispositivo di rimozione della carota

Ruote per il trasporto

Cassetta degli utensili

Serbatoio a pressione per l'acqua da 10 l

Meccanismo di avanzamento a due rapporti i=1:1 e i=1:3,5

Avanzamento tramite manovella a croce o avanzamento idraulico

Inclinabilità 90°–45°

Indicatore del centro

Indicazione dell'angolo

Piedi regolabili (M12)

Guide a rulli regolabili e intercambiabili

3 impugnature

Sistema di fissaggio rapido ModulDrillTM

Dimensioni e peso

Lunghezza

Larghezza

Altezza

Peso

454 mm

301 mm

1 182 mm

26 kg

Motori di carotaggio idraulici

(per supporto di carotaggio)

Con avanzamento idraulico

976156

Motore completo B 75 ccm / FD incl. DBV*

976157

Motore completo B 100 ccm / FD incl. DBV*

976032

Motore completo B 145 ccm / FD incl. DBV*

976033

Motore completo B 160 ccm / FD incl. DBV*

Con avanzamento manuale (con valvola di arresto)

976146

976147

976148

976023

976024

Unità motore B 60 ccm / FD incl. DBV*

Unità motore B 75 ccm / FD incl. DBV*

Unità motore B 100 ccm / FD incl. DBV*

Unità motore B 145 ccm / FD incl. DBV*

Unità motore B 160 ccm / FD incl. DBV*

* DBV = Valvola di controllo pressione
