R410A

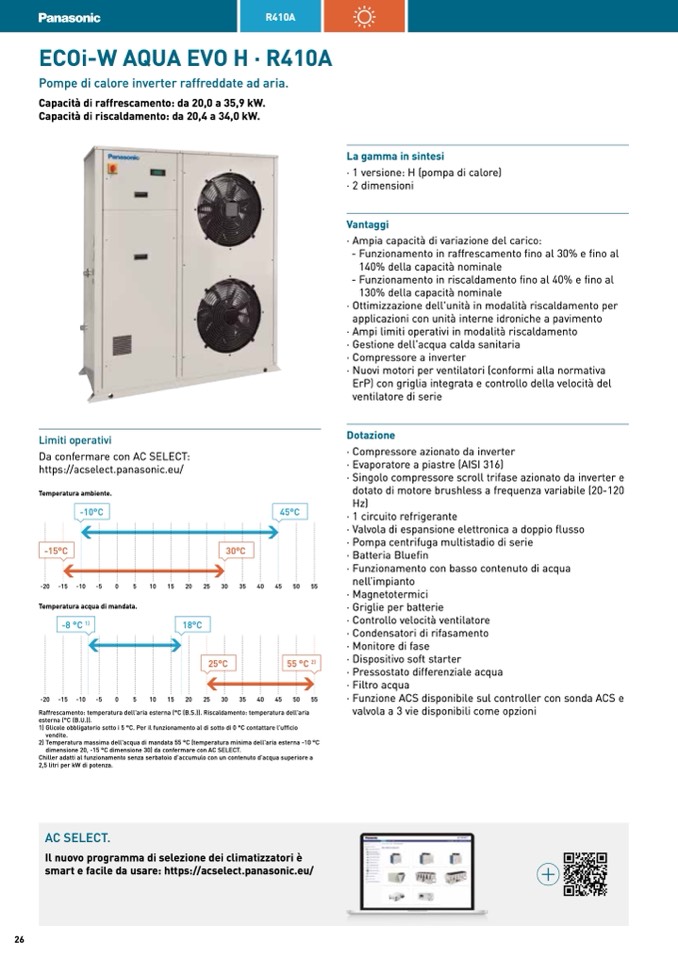

ECOi-W AQUA EVO H · R410A

Pompe di calore inverter raffreddate ad aria.

Capacità di raffrescamento: da 20,0 a 35,9 kW.

Capacità di riscaldamento: da 20,4 a 34,0 kW.

Limiti operativi

Da confermare con AC SELECT:

https://acselect.panasonic.eu/

Temperatura ambiente.

-10°C

-15°C

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

La gamma in sintesi

· 1 versione: H (pompa di calore)

· 2 dimensioni

Vantaggi

· Ampia capacità di variazione del carico:

- Funzionamento in raffrescamento fino al 30% e fino al

140% della capacità nominale

- Funzionamento in riscaldamento fino al 40% e fino al

130% della capacità nominale

· Ottimizzazione dell'unità in modalità riscaldamento per

applicazioni con unità interne idroniche a pavimento

· Ampi limiti operativi in modalità riscaldamento

· Gestione dell'acqua calda sanitaria

· Compressore a inverter

· Nuovi motori per ventilatori (conformi alla normativa

ErP) con griglia integrata e controllo della velocità del

ventilatore di serie

Dotazione

· Compressore azionato da inverter

· Evaporatore a piastre (AISI 316)

· Singolo compressore scroll trifase azionato da inverter e

dotato di motore brushless a frequenza variabile (20-120

Hz)

· 1 circuito refrigerante

· Valvola di espansione elettronica a doppio flusso

· Pompa centrifuga multistadio di serie

· Batteria Bluefin

· Funzionamento con basso contenuto di acqua

45°C

30°C

Temperatura acqua di mandata.

-8 °C

1)

18°C

· Magnetotermici

· Griglie per batterie

· Controllo velocità ventilatore

· Condensatori di rifasamento

· Monitore di fase

· Dispositivo soft starter

· Pressostato differenziale acqua

· Filtro acqua

· Funzione ACS disponibile sul controller con sonda ACS e

valvola a 3 vie disponibili come opzioni

nell’impianto

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

55

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

Raffrescamento: temperatura dell'aria esterna (°C (B.S.)). Riscaldamento: temperatura dell'aria

esterna (°C (B.U.)).

1) Glicole obbligatorio sotto i 5 °C. Per il funzionamento al di sotto di 0 °C contattare l'ufficio

vendite.

2) Temperatura massima dell'acqua di mandata 55 °C (temperatura minima dell'aria esterna -10 °C

dimensione 20, -15 °C dimensione 30) da confermare con AC SELECT.

Chiller adatti al funzionamento senza serbatoio d’accumulo con un contenuto d'acqua superiore a

2,5 litri per kW di potenza.

25°C

55 °C

2)

26

AC SELECT.

Il nuovo programma di selezione dei climatizzatori è

smart e facile da usare: https://acselect.panasonic.eu/
