R32

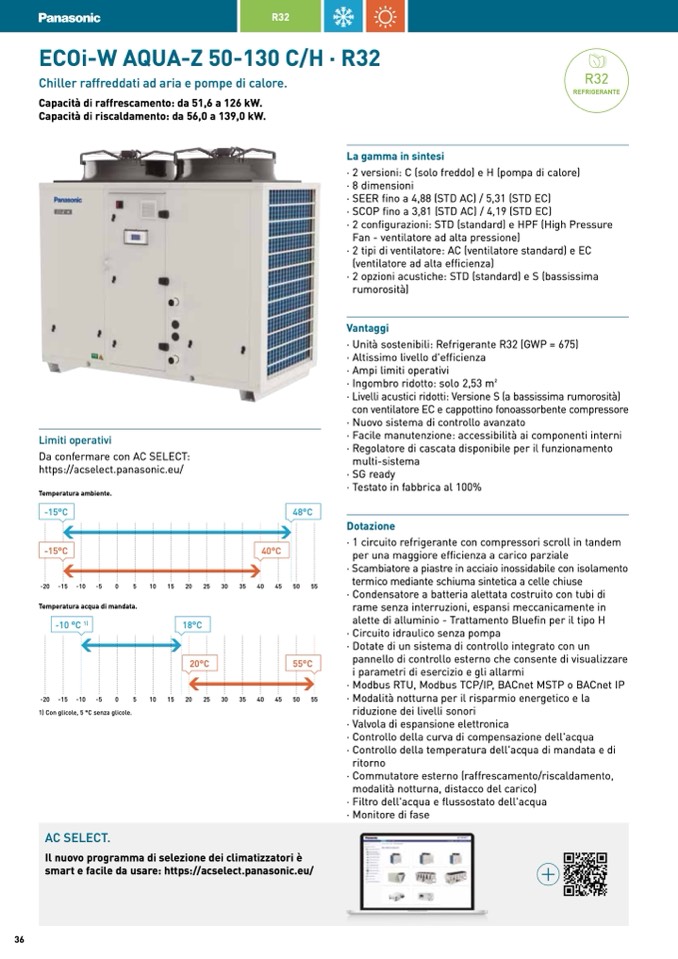

ECOi-W AQUA-Z 50-130 C/H · R32

R32

REFRIGERANTE

Chiller raffreddati ad aria e pompe di calore.

Capacità di raffrescamento: da 51,6 a 126 kW.

Capacità di riscaldamento: da 56,0 a 139,0 kW.

Limiti operativi

Da confermare con AC SELECT:

https://acselect.panasonic.eu/

Temperatura ambiente.

-15°C

-15°C

48°C

40°C

· 2 versioni: C (solo freddo) e H (pompa di calore)

· 8 dimensioni

· SEER fino a 4,88 (STD AC) / 5,31 (STD EC)

· SCOP fino a 3,81 (STD AC) / 4,19 (STD EC)

· 2 configurazioni: STD (standard) e HPF (High Pressure

Fan - ventilatore ad alta pressione)

· 2 tipi di ventilatore: AC (ventilatore standard) e EC

(ventilatore ad alta efficienza)

· 2 opzioni acustiche: STD (standard) e S (bassissima

rumorosità)

Vantaggi

· Unità sostenibili: Refrigerante R32 (GWP = 675)

· Altissimo livello d'efficienza

· Ampi limiti operativi

· Ingombro ridotto: solo 2,53 m2

· Livelli acustici ridotti: Versione S (a bassissima rumorosità)

con ventilatore EC e cappottino fonoassorbente compressore

· Nuovo sistema di controllo avanzato

· Facile manutenzione: accessibilità ai componenti interni

· Regolatore di cascata disponibile per il funzionamento

multi-sistema

· SG ready

· Testato in fabbrica al 100%

Dotazione

· 1 circuito refrigerante con compressori scroll in tandem

per una maggiore efficienza a carico parziale

La gamma in sintesi

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

Temperatura acqua di mandata.

-10 °C

1)

18°C

20°C

55°C

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

1) Con glicole, 5 °C senza glicole.

· Scambiatore a piastre in acciaio inossidabile con isolamento

termico mediante schiuma sintetica a celle chiuse

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

55

· Condensatore a batteria alettata costruito con tubi di

rame senza interruzioni, espansi meccanicamente in

alette di alluminio - Trattamento Bluefin per il tipo H

· Circuito idraulico senza pompa

· Dotate di un sistema di controllo integrato con un

pannello di controllo esterno che consente di visualizzare

i parametri di esercizio e gli allarmi

· Modbus RTU, Modbus TCP/IP, BACnet MSTP o BACnet IP

· Modalità notturna per il risparmio energetico e la

riduzione dei livelli sonori

· Valvola di espansione elettronica

· Controllo della curva di compensazione dell'acqua

· Controllo della temperatura dell'acqua di mandata e di

ritorno

· Commutatore esterno (raffrescamento/riscaldamento,

modalità notturna, distacco del carico)

· Filtro dell'acqua e flussostato dell'acqua

· Monitore di fase

36

AC SELECT.

Il nuovo programma di selezione dei climatizzatori è

smart e facile da usare: https://acselect.panasonic.eu/
