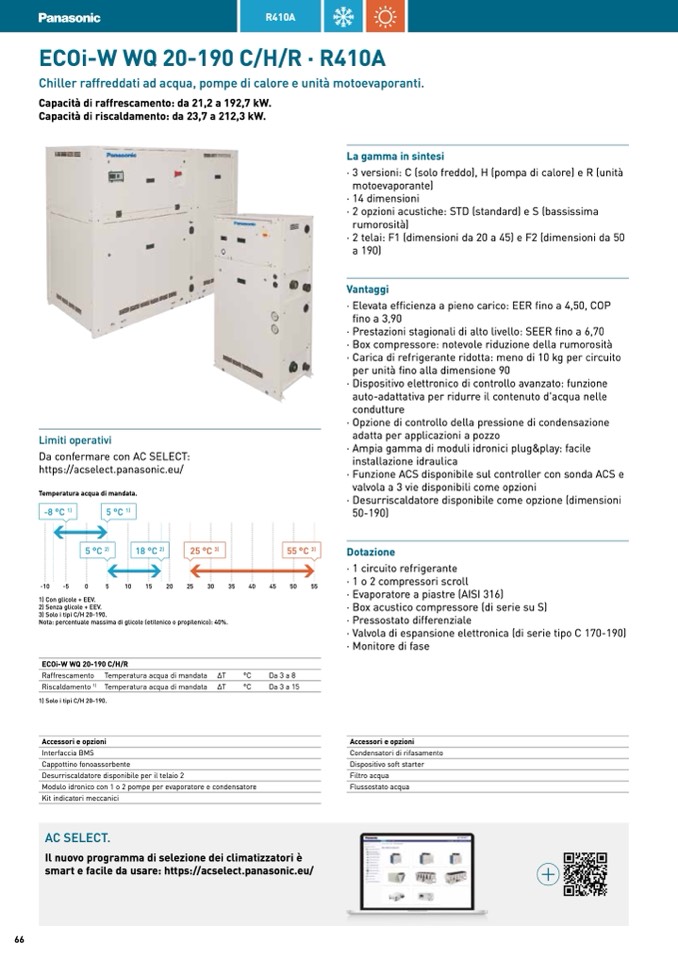

R410A

ECOi-W WQ 20-190 C/H/R · R410A

Chiller raffreddati ad acqua, pompe di calore e unità motoevaporanti.

Capacità di raffrescamento: da 21,2 a 192,7 kW.

Capacità di riscaldamento: da 23,7 a 212,3 kW.

Limiti operativi

Da confermare con AC SELECT:

https://acselect.panasonic.eu/

Temperatura acqua di mandata.

La gamma in sintesi

· 3 versioni: C (solo freddo), H (pompa di calore) e R (unità

motoevaporante)

· 14 dimensioni

· 2 opzioni acustiche: STD (standard) e S (bassissima

rumorosità)

· 2 telai: F1 (dimensioni da 20 a 45) e F2 (dimensioni da 50

a 190)

Vantaggi

· Elevata efficienza a pieno carico: EER fino a 4,50, COP

fino a 3,90

· Prestazioni stagionali di alto livello: SEER fino a 6,70

· Box compressore: notevole riduzione della rumorosità

· Carica di refrigerante ridotta: meno di 10 kg per circuito

per unità fino alla dimensione 90

· Dispositivo elettronico di controllo avanzato: funzione

auto-adattativa per ridurre il contenuto d'acqua nelle

condutture

· Opzione di controllo della pressione di condensazione

adatta per applicazioni a pozzo

· Ampia gamma di moduli idronici plug&play: facile

installazione idraulica

· Funzione ACS disponibile sul controller con sonda ACS e

valvola a 3 vie disponibili come opzioni

· Desurriscaldatore disponibile come opzione (dimensioni

50-190)

Dotazione

· 1 circuito refrigerante

· 1 o 2 compressori scroll

· Evaporatore a piastre (AISI 316)

· Box acustico compressore (di serie su S)

· Pressostato differenziale

· Valvola di espansione elettronica (di serie tipo C 170-190)

· Monitore di fase

Accessori e opzioni

Condensatori di rifasamento

Dispositivo soft starter

Filtro acqua

Flussostato acqua

-8 °C

1)

5 °C

1)

5 °C

2)

18 °C

2)

25 °C

3)

55 °C

3)

-10

-5

0

5

10

15

20

25

30

35

40

45

50

55

1) Con glicole + EEV.

2) Senza glicole + EEV.

3) Solo i tipi C/H 20-190.

Nota: percentuale massima di glicole (etilenico o propilenico): 40%.

ECOi-W WQ 20-190 C/H/R

Raffrescamento Temperatura acqua di mandata

Riscaldamento

1)

Temperatura acqua di mandata

1) Solo i tipi C/H 20-190.

Accessori e opzioni

ΔT

ΔT

°C

°C

Da 3 a 8

Da 3 a 15

Interfaccia BMS

Cappottino fonoassorbente

Desurriscaldatore disponibile per il telaio 2

Modulo idronico con 1 o 2 pompe per evaporatore e condensatore

Kit indicatori meccanici
