R410A

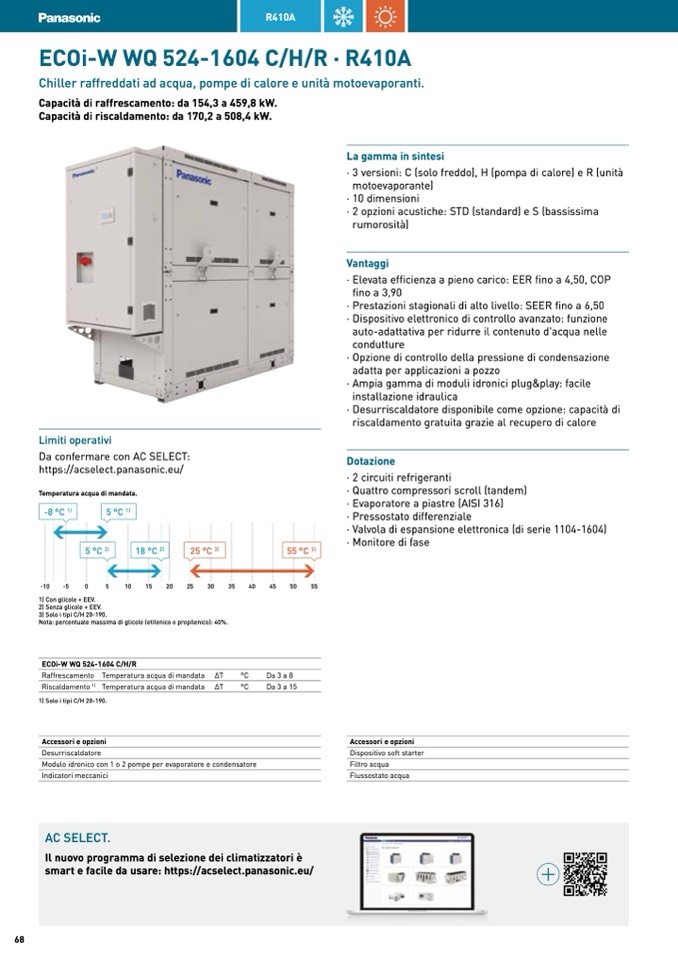

ECOi-W WQ 524-1604 C/H/R · R410A
Chiller raffreddati ad acqua, pompe di calore e unità motoevaporanti.
Capacità di raffrescamento: da 154,3 a 459,8 kW.
Capacità di riscaldamento: da 170,2 a 508,4 kW.
Limiti operativi
Da confermare con AC SELECT:
https://acselect.panasonic.eu/
Temperatura acqua di mandata.
La gamma in sintesi
· 3 versioni: C (solo freddo), H (pompa di calore) e R (unità
motoevaporante)
· 10 dimensioni
· 2 opzioni acustiche: STD (standard) e S (bassissima
rumorosità)
Vantaggi
· Elevata efficienza a pieno carico: EER fino a 4,50, COP
fino a 3,90
· Prestazioni stagionali di alto livello: SEER fino a 6,50
· Dispositivo elettronico di controllo avanzato: funzione
auto-adattativa per ridurre il contenuto d'acqua nelle
condutture
· Opzione di controllo della pressione di condensazione
adatta per applicazioni a pozzo
· Ampia gamma di moduli idronici plug&play: facile
installazione idraulica
· Desurriscaldatore disponibile come opzione: capacità di
riscaldamento gratuita grazie al recupero di calore
Dotazione
· 2 circuiti refrigeranti
· Quattro compressori scroll (tandem)
· Evaporatore a piastre (AISI 316)
· Pressostato differenziale
· Valvola di espansione elettronica (di serie 1104-1604)
· Monitore di fase
-8 °C
1)
5 °C
1)
5 °C
2)
18 °C
2)
25 °C
3)
55 °C
3)
-10
-5
0
5
10
15
20
25
30
35
40
45
50
55
1) Con glicole + EEV.
2) Senza glicole + EEV.
3) Solo i tipi C/H 20-190.
Nota: percentuale massima di glicole (etilenico o propilenico): 40%.
ECOi-W WQ 524-1604 C/H/R
Raffrescamento Temperatura acqua di mandata ΔT
Riscaldamento
1)
Temperatura acqua di mandata ΔT
1) Solo i tipi C/H 20-190.
Accessori e opzioni
°C
°C
Da 3 a 8
Da 3 a 15
Desurriscaldatore
Modulo idronico con 1 o 2 pompe per evaporatore e condensatore
Indicatori meccanici
Accessori e opzioni
Dispositivo soft starter
Filtro acqua
Flussostato acqua
68
AC SELECT.
Il nuovo programma di selezione dei climatizzatori è
smart e facile da usare: https://acselect.panasonic.eu/
