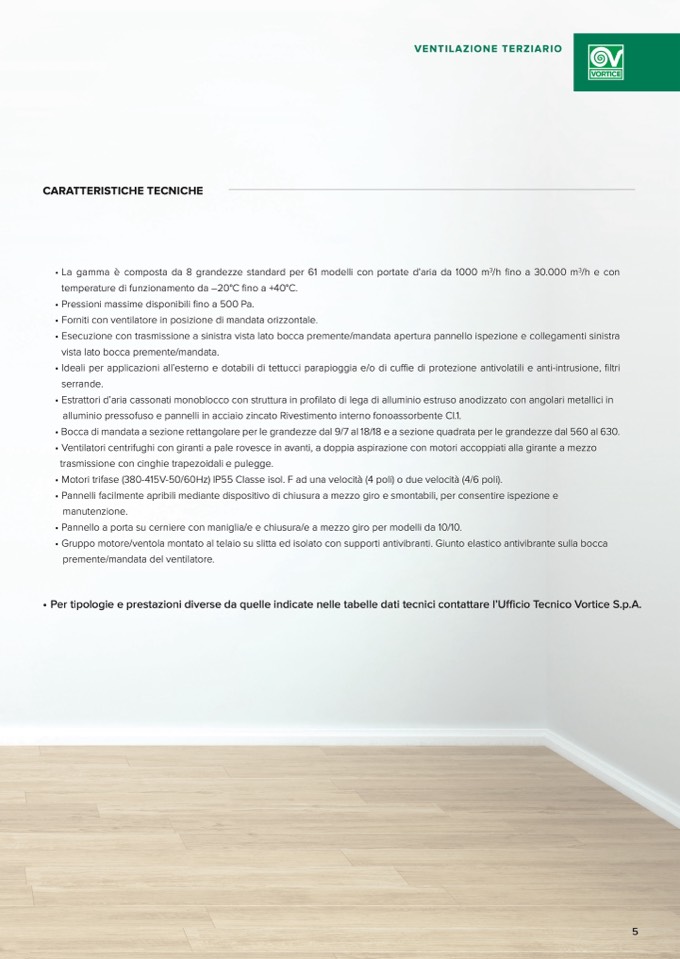

CARATTERISTICHE TECNICHE

• La gamma è composta da 8 grandezze standard per 61 modelli con portate d’aria da 1000 m

3

/h fino a 30.000 m

3

/h e con

temperature di funzionamento da –20°C fino a +40°C.

• Pressioni massime disponibili fino a 500 Pa.

• Forniti con ventilatore in posizione di mandata orizzontale.

• Esecuzione con trasmissione a sinistra vista lato bocca premente/mandata apertura pannello ispezione e collegamenti sinistra

vista lato bocca premente/mandata.

• Ideali per applicazioni all’esterno e dotabili di tettucci parapioggia e/o di cuffie di protezione antivolatili e anti-intrusione, filtri

serrande.

• Estrattori d’aria cassonati monoblocco con struttura in profilato di lega di alluminio estruso anodizzato con angolari metallici in

alluminio pressofuso e pannelli in acciaio zincato Rivestimento interno fonoassorbente Cl.1.

• Bocca di mandata a sezione rettangolare per le grandezze dal 9/7 al 18/18 e a sezione quadrata per le grandezze dal 560 al 630.

• Ventilatori centrifughi con giranti a pale rovesce in avanti, a doppia aspirazione con motori accoppiati alla girante a mezzo

trasmissione con cinghie trapezoidali e pulegge.

• Motori trifase (380-415V-50/60Hz) IP55 Classe isol. F ad una velocità (4 poli) o due velocità (4/6 poli).

• Pannelli facilmente apribili mediante dispositivo di chiusura a mezzo giro e smontabili, per consentire ispezione e

manutenzione.

• Pannello a porta su cerniere con maniglia/e e chiusura/e a mezzo giro per modelli da 10/10.

• Gruppo motore/ventola montato al telaio su slitta ed isolato con supporti antivibranti. Giunto elastico antivibrante sulla bocca

premente/mandata del ventilatore.

• Per tipologie e prestazioni diverse da quelle indicate nelle tabelle dati tecnici contattare l’Ufficio Tecnico Vortice S.p.A.
