6
7
60
50
10
118÷128
H
'
H
18
EN442-1
Potenza Termica
Modello
Prof.
Altezza Interasse
Peso
Cap.
∆t=50°C
∆t=40°C ∆t=30°C ∆t=20°C
P mm
H mm
H’ mm
Kg
lt
kcal/h
Watt
Watt
Watt (*)
Watt
520
76
520
470
1,34
0,94
49,4
57,5
43,2
29,9
17,8
650
76
650
600
1,60
1,16
61,8
71,9
53,8
37,1
21,9
700
76
700
650
1,70
1,25
66,5
77,4
58,0
39,9
23,6
920
76
920
870
2,15
1,62
86,3
100,4
74,9
51,3
30,1
1020
76
1020
970
2,35
1,79
94,8
110,3
82,2
56,3
33,1
1220
76
1220
1170
2,75
2,12
111,9
130,1
97,1
66,6
39,2
1520
76
1520
1470
3,35
2,63
137,8
160,3
119,7
82,2
48,4
1820
76
1820
1770
3,95
3,14
163,5
190,1
142,2
97,7
57,6
2020
76 2020
1970
4,35
3,48
180,1
209,4
156,7
107,8
63,7
∆t=50°C consigliatopercaldaietradizionali
∆t=30°C consigliatoperpompedicalore
∆t=40°C consigliatopercaldaieacondensazioneepompedicalore
(*) Grazie alle elevate prestazioni dei radiatori
ELLIPSIS_V 2 Verticale, il ∆t ideale per la progettazione
a bassa temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula:
Q=Qn (∆t / 50)
n
Colori disponibili: vedere tabella a pag. 280.
• Pressione di esercizio massima ammessa 4 bar
• Temperatura di esercizio massima ammessa 95°C
99
L
80÷90
Esp.
n.
1,280
1,295
1,295
1,314
1,314
1,310
1,306
1,302
1,300

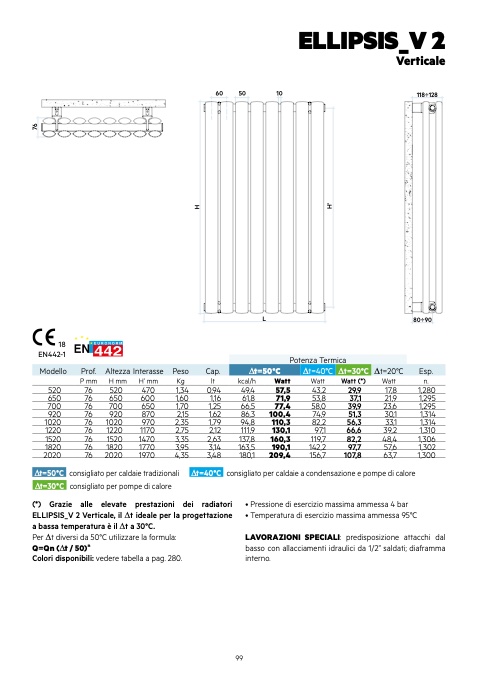

ELLIPSIS_V 2
Verticale
LAVORAZIONI SPECIALI: predisposizione attacchi dal
basso con allacciamenti idraulici da 1/2” saldati; diaframma
interno.
