18

EN442-1

0

9

÷

0

8

2

1

÷

8

8

1

Modello

Profondità

Lunghezza

P mm

L mm

520

76

520

650

76

650

700

76

700

920

76

920

1020

76

1020

1220

76

1220

1520

76

1520

1820

76

1820

2020

76

2020

ELLIPSIS_H 2 Orizzontale: Resa termica a metro lineare

Interasse

L’ mm

470

600

650

870

970

1170

1470

1770

1970

Peso

Capacità

Kg

lt

1,34

0,94

1,60

1,16

1,70

1,25

2,15

1,62

2,35

1,79

2,75

2,12

3,35

2,63

3,95

3,14

4,35

3,48

N. el.

4

6

8

10

12

14

16

18

20

22

24

26

28

30

Kcal/h a ∆t 50°C

360,9

541,3

720,9

901,3

1082,6 1263,0

1443,5

1623,9

1804,3 1984,7

2165,2 2345,6 2526,0

2706,5

Watt a ∆t 50°C

419,6

629,4

838,2

1048,0 1258,8 1468,6

1678,4 1888,2

2098,0 2307,8

2517,6

2727,5

2937,3

3147,1

Watt a ∆t 40°C

314,5

473,2

632,5

793,8

957,0

1120,5

1285,2

1451,0

1617,9

1785,9

1954,9

2124,9 2296,0

2468,0

Watt a ∆t 30°C*

216,9

327,7

440,0

554,8

672,0

790,6

911,0

1033,3

1157,3

1283,2

1410,8 1540,2

1671,3

1804,2

Watt a ∆t 20°C

128,5

195,2

263,8

334,9

408,3

483,6

560,9

640,3

721,7

805,2

890,8

978,5

1068,3

1160,1

Esponente

1,292

1,278

1,262

1,245

1,229

1,212

1,196

1,180

1,165

1,149

1,134

1,119

1,104

1,089

∆t=50°C consigliatopercaldaietradizionali ∆t=40°C consigliatopercaldaieacondensazioneepompedicalore

∆t=30°C consigliatoperpompedicalore

(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS_H

2 Orizzontale, il ∆t ideale per la progettazione a bassa

temperatura è il ∆t a 30°C.

Per ∆t diversi da 50°C utilizzare la formula:

Q=Qn (∆t / 50)

n

Colori disponibili: vedere tabella a pag. 280.

• Pressione di esercizio massima ammessa 4 bar

• Temperatura di esercizio massima ammessa 95°C

LAVORAZIONI SPECIALI: predisposizione attacchi laterali

con allacciamenti idraulici da 1/2” saldati; diaframma interno.

L

76

0

6

0

5

H

0

1

L'

101

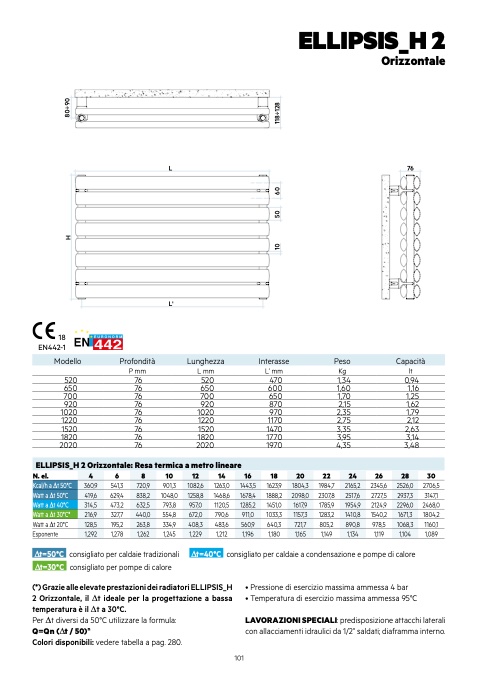

ELLIPSIS_H 2

Orizzontale
