0
8
10
EN442-1
Modello
Prof. Altezza Interasse Peso
Cap.
Potenza Termica
∆t=50°C
∆t=40°C ∆t=30°C ∆t=20°C
kcal/h
Watt
Watt
Watt (*)
Watt
37,5
43,6
32,8
22,7
13,5
39,5
46,0
34,6
23,9
14,2
46,2
53,7
40,4
27,9
16,6
47,5
55,3
41,5
28,7
17,1
49,5
57,6
43,2
29,9
17,8
52,8
61,3
46,0
31,8
18,9
59,2
68,8
51,6
35,6
21,1
60,5
70,3
52,7
36,4
21,6
63,6
74,0
55,5
38,3
22,7
82,0
95,4
71,4
49,2
29,1
99,7
115,9
86,8
59,7
35,3
116,6
135,6
101,5
69,8
41,3
127,5
148,3
110,9
76,3
45,0
Esp.
n.
1,278
1,279
1,282
1,283
1,284
1,285
1,289
1,289
1,291
1,297
1,297
1,299
1,301
P mm
500
80
530
80
630
80
650
80
680
80
730
80
830
80
850
80
900
80
1200
80
1500
80
1800
80
2000
80
H mm
500
530
630
650
680
730
830
850
900
1200
1500
1800
2000
H’ mm
470
500
600
620
650
700
800
820
870
1170
1470
1770
1970
Kg
lt
0,82
0,44
0,86
0,47
1,00
0,55
1,03
0,57
1,07
0,59
1,14
0,63
1,28
0,71
1,31
0,73
1,38
0,77
1,80
1,01
2,22
1,26
2,64
1,50
2,92
1,66
∆t=50°C consigliatopercaldaietradizionali
∆t=30°C consigliatoperpompedicalore
∆t=40°C consigliatopercaldaieacondensazioneepompedicalore
(*) Grazie alle elevate prestazioni dei radiatori SAX
2 Verticale, il ∆t ideale per la progettazione a bassa
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula:
Q=Qn (∆t / 50)
n
Colori disponibili: vedere tabella a pag. 280.
• Pressione di esercizio massima ammessa 4 bar
• Temperatura di esercizio massima ammessa 95°C
40
20
20x25

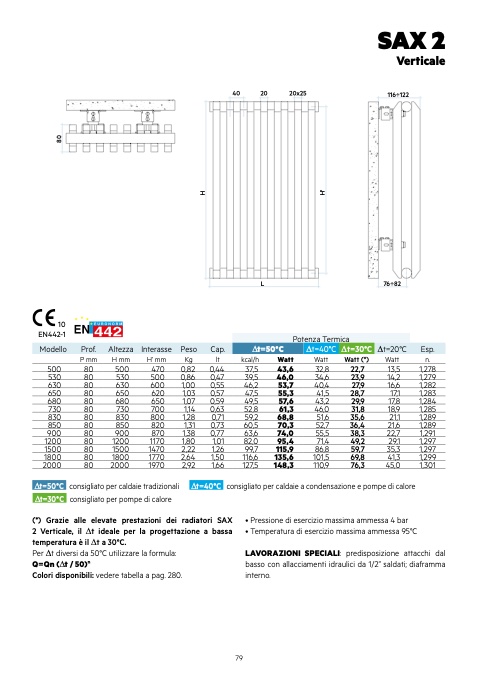

SAX 2
Verticale
116÷122
H
'
H
L
76÷82
79
LAVORAZIONI SPECIALI: predisposizione attacchi dal
basso con allacciamenti idraulici da 1/2” saldati; diaframma
interno.
